(1.050[22]) - PUMP HYD.LINES

Запчасти Case CX16B (1.050[22]) - PUMP HYD.LINES (35) - HYDRAULIC SYSTEMS

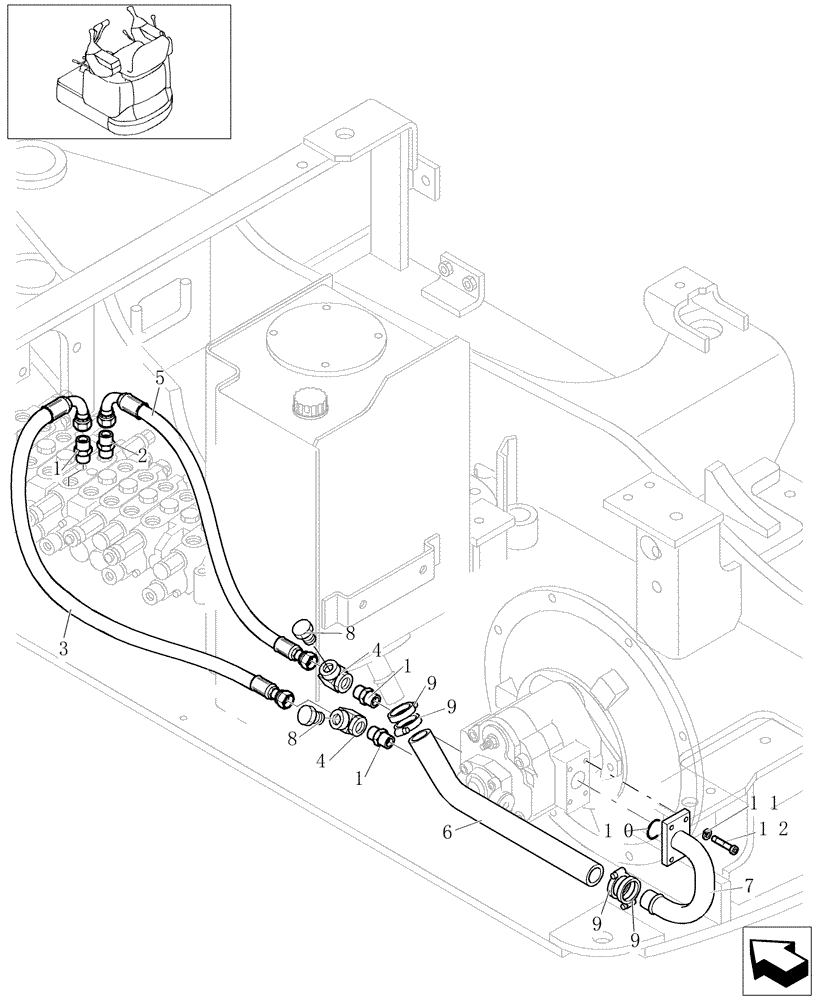

Схема запчастей Case CX16B - (1.050[22]) - PUMP HYD.LINES (35) - HYDRAULIC SYSTEMS
12
7
9
6
4
1
5
10
9
3
8
4
1
2
8
11
9
9
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47043980

ADAPTER

3шт.

2

47043663

ADAPTER

1шт.

3

72276929

HOSE

1шт.

4

72276966

HYD CONNECTOR

2шт.

5

72276930

HOSE

1шт.

6

72271278

HOSE

1шт.

7

72271279

TUBE

1шт.

8

72271284

PLUG

2шт.

9

422050700

CLAMP

4шт.

10

70924200

O-RING

M32.92 ID x 3.53 Thk

1шт.

11

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

4шт.

12

14420234

SCREW,M10 x 1.5 x 30mm, Cl 10.9, Full Thd

10x30

4шт.
