(1.040[02A]) - SLEW MOTOR - COMPONENTS

Запчасти Case CX16B (1.040[02A]) - SLEW MOTOR - COMPONENTS (35) - HYDRAULIC SYSTEMS

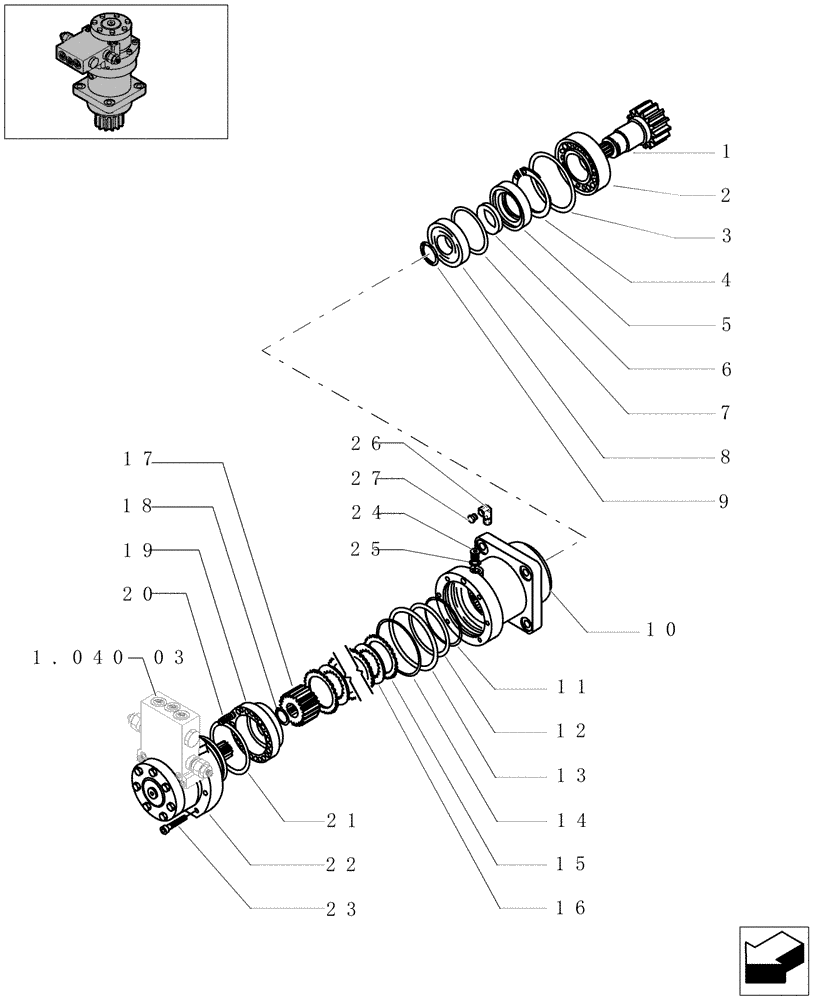

Схема запчастей Case CX16B - (1.040[02A]) - SLEW MOTOR - COMPONENTS (35) - HYDRAULIC SYSTEMS
9
2
4
22
13
1
14
10
21
16
24
20
11
5
7
8
1.040 03
27
19
15
3
23
6
25
12
17
26
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

72276962

HYDRAULIC MOTOR

1шт.

Consist of 1 to 27, Also Page 1.040 03A

1шт.

1

72275306

FINGER ASSY.

1шт.

2

72275307

BEARING

1шт.

3

72275308

O-RING

1шт.

4

72275309

CIRCLIP

1шт.

5

72275310

BUSHING

1шт.

6

72275311

RING

1шт.

7

72275312

O-RING

1шт.

8

72275313

BEARING

1шт.

9

72275314

CIRCLIP

1шт.

10

72273428

BODY

1шт.

11

47046065

BACK-UP RING

1шт.

12

47046066

O-RING

1шт.

13

47046067

O-RING

1шт.

14

47046068

BACK-UP RING

1шт.

15

47046064

DISC

10шт.

16

47046063

DISC

11шт.

17

72275316

SHAFT

1шт.

18

72275317

CIRCLIP

1шт.

19

72275318

PLUNGER AND VALVE

1шт.

20

47046070

SPRING

20шт.

21

72275319

O-RING

1шт.

22

87635720

HYDRAULIC MOTOR

1шт.

See Page 1.040 04A

1шт.

23

72275321

SCREW

4шт.

24

72275322

PLUG

1шт.

25

72275323

SEALING WASHER

SEAL WASHER

1шт.

26

87635722

ELBOW

1шт.

27

87635724

PLUG

1шт.
