(1.035[01]) - CYLINDER ASSY, SWING

Запчасти Case CX16B (1.035[01]) - CYLINDER ASSY, SWING (35) - HYDRAULIC SYSTEMS

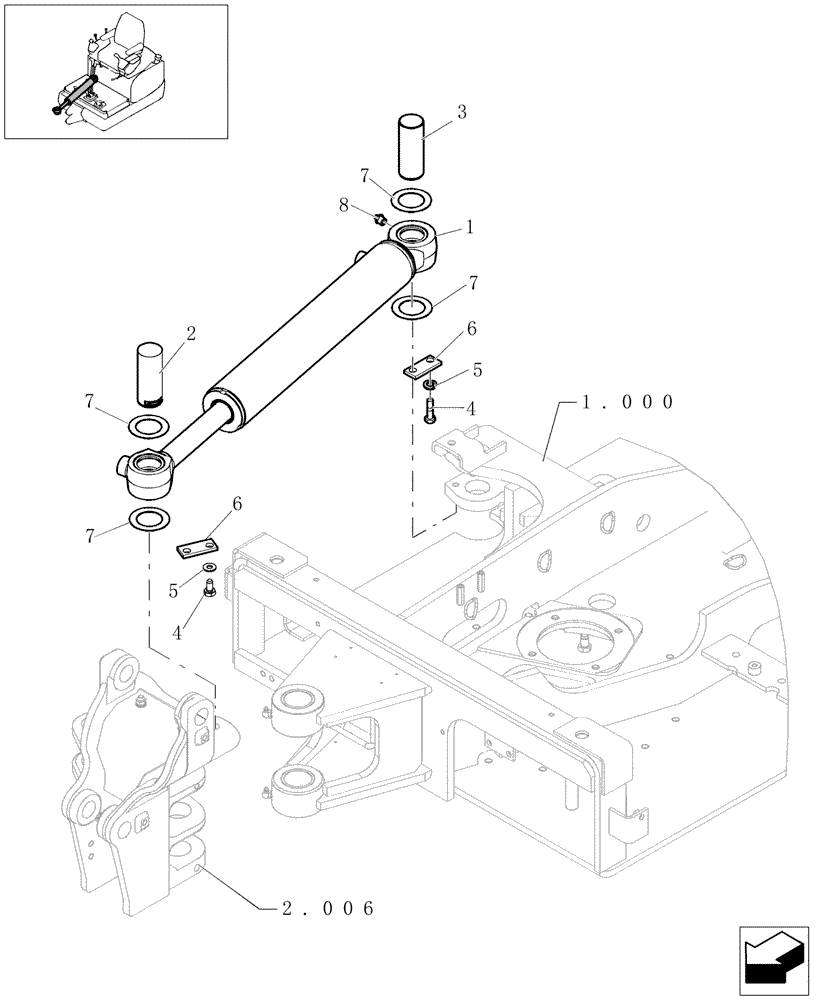

Схема запчастей Case CX16B - (1.035[01]) - CYLINDER ASSY, SWING (35) - HYDRAULIC SYSTEMS
4
6
7
3
2
7
8
5
4
1
7
6
1.000
7
2.006
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72275076

CYLINDER

1шт.

See Page 1.035 02

1шт.

2

72271169

PIN

1шт.

3

72271170

PIN

1шт.

4

11106034

BOLT,Hex, M10 x 20, 10.9, Full Thd

4шт.

5

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

4шт.

6

72271246

PLATE

2шт.

7

72271247

SHIM,1mm Thk

4шт.

8

72283478

LUBE NIPPLE

1шт.

Выбрано товаров: 9
