(1.270[02]) - FLOOR-CAB

Запчасти Case CX16B (1.270[02]) - FLOOR-CAB (90) - PLATFORM, CAB, BODYWORK AND DECALS

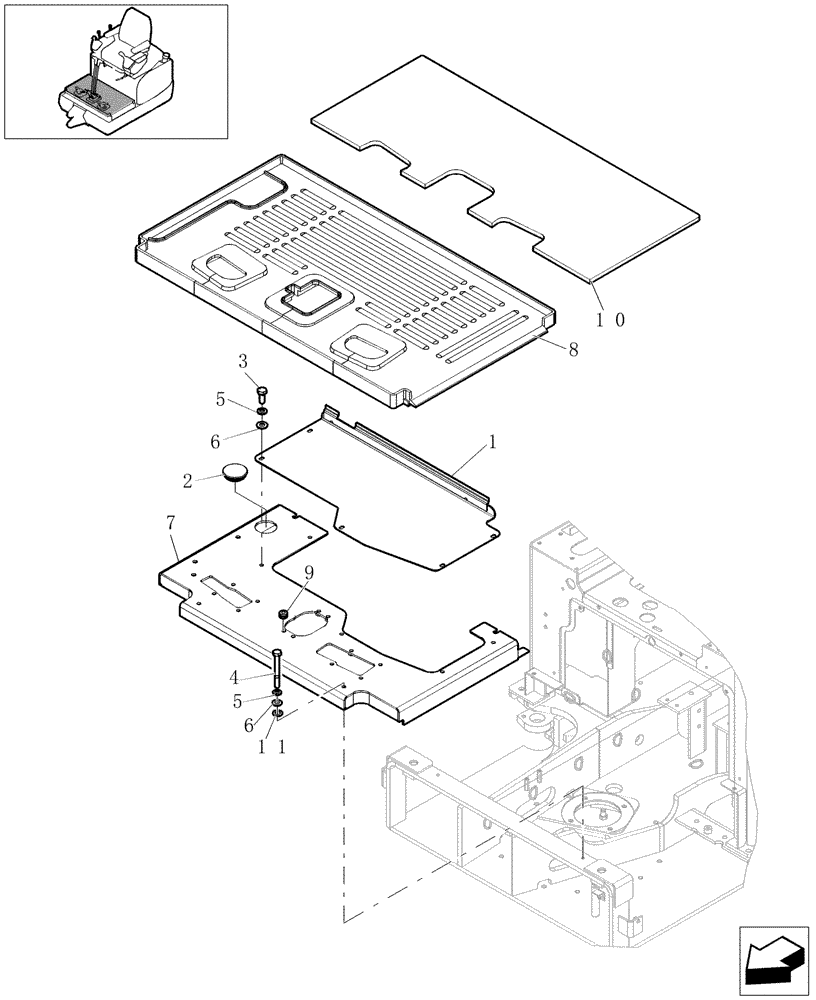

Схема запчастей Case CX16B - (1.270[02]) - FLOOR-CAB (90) - PLATFORM, CAB, BODYWORK AND DECALS
9
2
11
1
5
10
8
7
4
6
5
6
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72276766

COVER

1шт.

2

72271708

PLUG

1шт.

3

16043434

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

7шт.

4

16044634

BOLT,Hex, M8 x 1.25 x 70mm, Cl 10.9

2шт.

5

10516674

LOCK WASHER,M8

9шт.

6

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

9шт.

7

72271594

FOOT BOARD

1шт.

See Page 1.270 03

1шт.

8

72276721

FOOT BOARD

1шт.

9

72272454

RUBBER RING

1шт.

10

72276126

PROTECTOR

1шт.

11

12646704

WASHER,8.15mm ID x 20mm OD x 2mm Thk

4шт.
