(1.270[01]) - FLOOR-CANOPY

Запчасти Case CX16B (1.270[01]) - FLOOR-CANOPY (90) - PLATFORM, CAB, BODYWORK AND DECALS

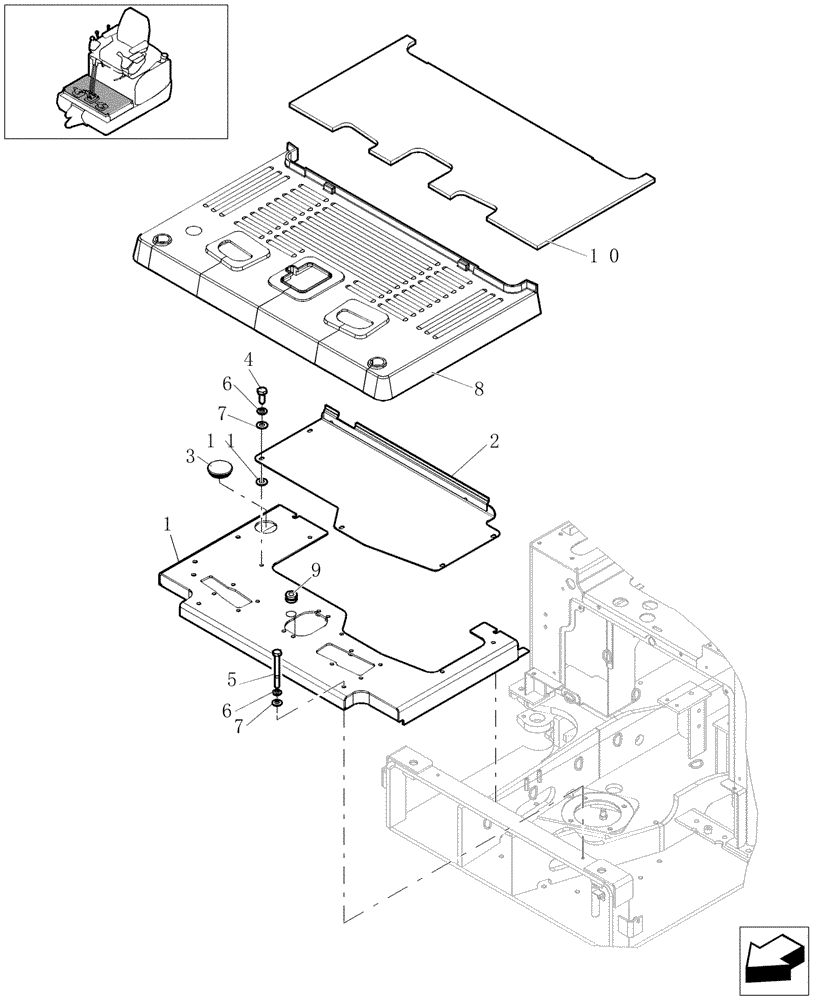

Схема запчастей Case CX16B - (1.270[01]) - FLOOR-CANOPY (90) - PLATFORM, CAB, BODYWORK AND DECALS
11
7
7
5
8
3
10
6
1
2
4
9
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72271594

FOOT BOARD

1шт.

2

72276766

COVER

1шт.

3

72271708

PLUG

1шт.

4

16043434

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

7шт.

5

16044634

BOLT,Hex, M8 x 1.25 x 70mm, Cl 10.9

2шт.

6

10516674

LOCK WASHER,M8

9шт.

7

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

9шт.

8

72276722

FLOOR MAT

1шт.

9

72272454

RUBBER RING

1шт.

10

72276126

PROTECTOR

1шт.

11

12646704

WASHER,8.15mm ID x 20mm OD x 2mm Thk

4шт.
