(0.003[03]) - RADIATOR - COMPONENTS

Запчасти Case CX16B (0.003[03]) - RADIATOR - COMPONENTS (10) - ENGINE

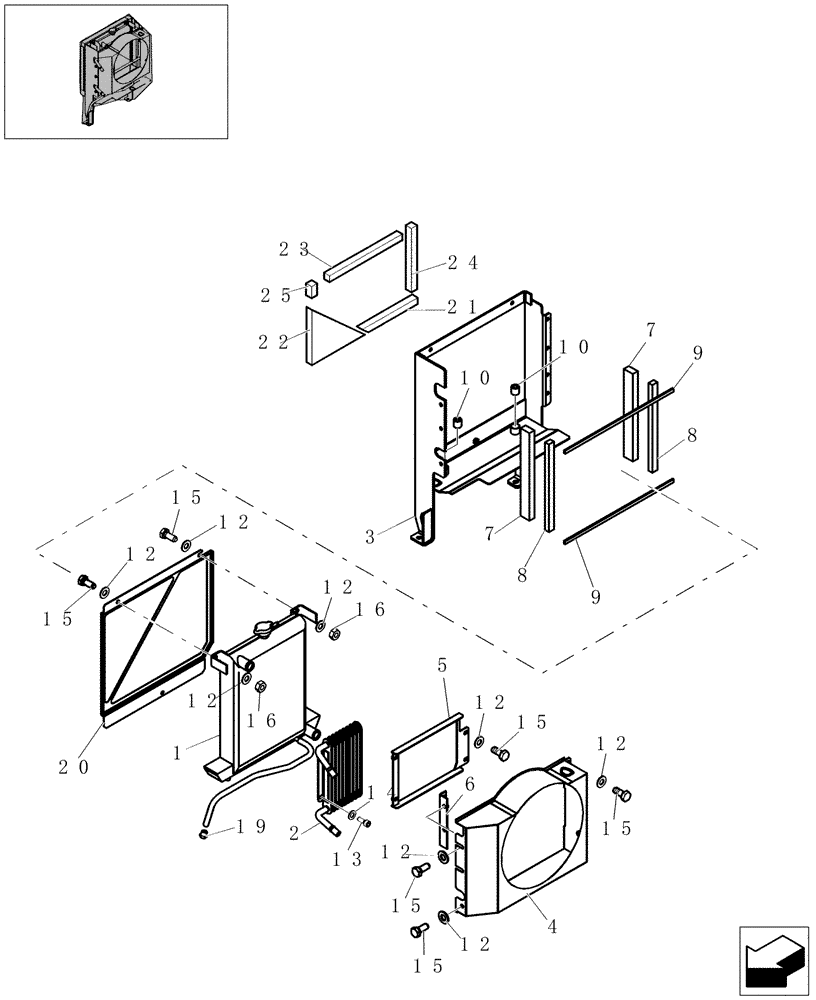

Схема запчастей Case CX16B - (0.003[03]) - RADIATOR - COMPONENTS (10) - ENGINE
6
9
5
15
25
12
12
15
3
12
15
8
4
10
2
15
15
22
16
14
10
13
1
21
12
8
7
12
16
9
19
15
23
12
12
20
7
24
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

72276189

RADIATOR

1шт.

Consist of 1 to 25

1шт.

1

72271528

RADIATOR

1шт.

2

72271529

OIL COOLER

1шт.

3

72271538

BRACKET

1шт.

4

72271545

SHROUD

1шт.

5

72271550

BRACKET

1шт.

6

72271554

BRACKET

1шт.

7

72271556

INSULATOR

2шт.

8

72271557

INSULATOR

2шт.

9

72271558

INSULATOR

2шт.

10

72271559

RUBBER RING

2шт.

11

16043634

SCREW,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

3шт.

12

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

12шт.

13

14306274

SCREW,M8 x 16mm, Cl 12.9

8x16

4шт.

14

14499424

WASHER,8.4mm ID x 14mm OD x 1.6mm Thk

4шт.

15

16043434

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

7шт.

16

14094110

NUT

8x1.25

2шт.

19

72271560

RADIATOR CAP

1шт.

20

72276019

PROTECTOR

1шт.

21

72274308

INSULATOR

1шт.

22

72273287

INSULATOR

1шт.

23

72273288

INSULATOR

1шт.

24

72276044

GASKET

1шт.

25

72273291

INSULATOR

1шт.
