(1.070[03A]) - CONTROL OPERATOR LH

Запчасти Case CX16B (1.070[03A]) - CONTROL OPERATOR LH (90) - PLATFORM, CAB, BODYWORK AND DECALS

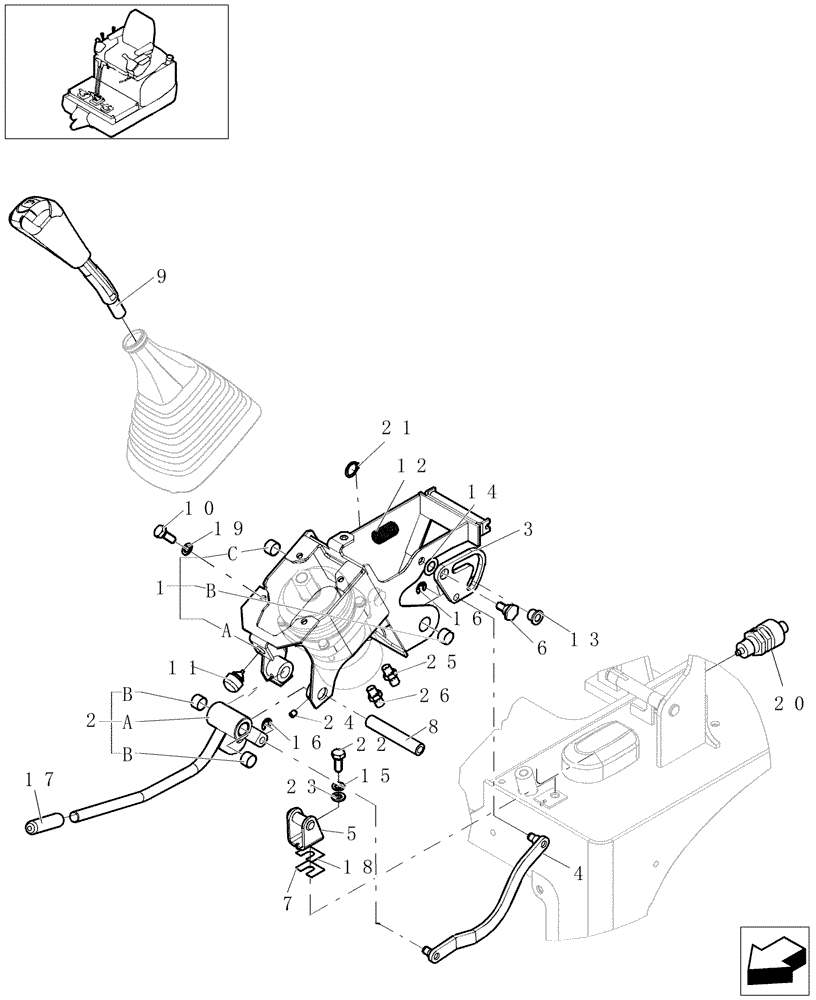

Схема запчастей Case CX16B - (1.070[03A]) - CONTROL OPERATOR LH (90) - PLATFORM, CAB, BODYWORK AND DECALS
b
5
4
c
12
16
15
17
20
b
2
25
6
3
8
16
b
19
21
10
14
26
13
22
11
18
1
a
23
7
24
a
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

72276907

SET OF PARTS

1шт.

Consist of 1 to 31

1шт.

1

72272178

SUPPORT

1шт.

1a

72272179

BRACKET

1шт.

1b

72272203

BUSHING

1шт.

1c

72272204

BUSHING

1шт.

2

72272205

LEVER

1шт.

2a

72272206

LEVER

1шт.

2b

72272215

BUSHING

2шт.

3

72272216

PLATE

1шт.

4

72272217

LEVER

1шт.

5

72272221

SUPPORT

1шт.

See Page 1.070 04

1шт.

6

72272227

PIN

1шт.

7

72272255

SHIM

1шт.

8

72272233

PIN

1шт.

9

72276263

SET OF PARTS

1шт.

See Page 1.070 05A

1шт.

10

10902634

SCREW,Hex, 6mm OD x 25mm L

4шт.

11

72272241

KNOB

2шт.

12

72272242

SPRING

1шт.

13

72272243

HOSE CLIP

1шт.

14

72272254

SHIM,0.5mm Thk

1шт.

15

14499421

WASHER,8.4mm ID x 14mm OD x 1.6mm Thk

8

1шт.

16

11087971

CIRCLIP,M8

2шт.

17

72272251

GRIP

1шт.

18

72272253

SHIM

1шт.

19

14496421

WASHER,6.4mm ID x 12.5mm OD x 1.6mm Thk

10X1,25

4шт.

20

72275726

LIMIT SWITCH

1шт.

21

11066471

SNAP RING,M16, Ext

8X1,25X20

1шт.

22

14306474

SCREW,M8 x 25mm, Cl 12.9

8X25

1шт.

23

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

1шт.

24

13804431

SCREW,M5 x 6mm

5X6

2шт.

25

47044056

ADAPTER

1шт.

26

47043979

ADAPTER

5шт.
