(1.070[03]) - CONTROL OPERATOR LH

Запчасти Case CX16B (1.070[03]) - CONTROL OPERATOR LH (90) - PLATFORM, CAB, BODYWORK AND DECALS

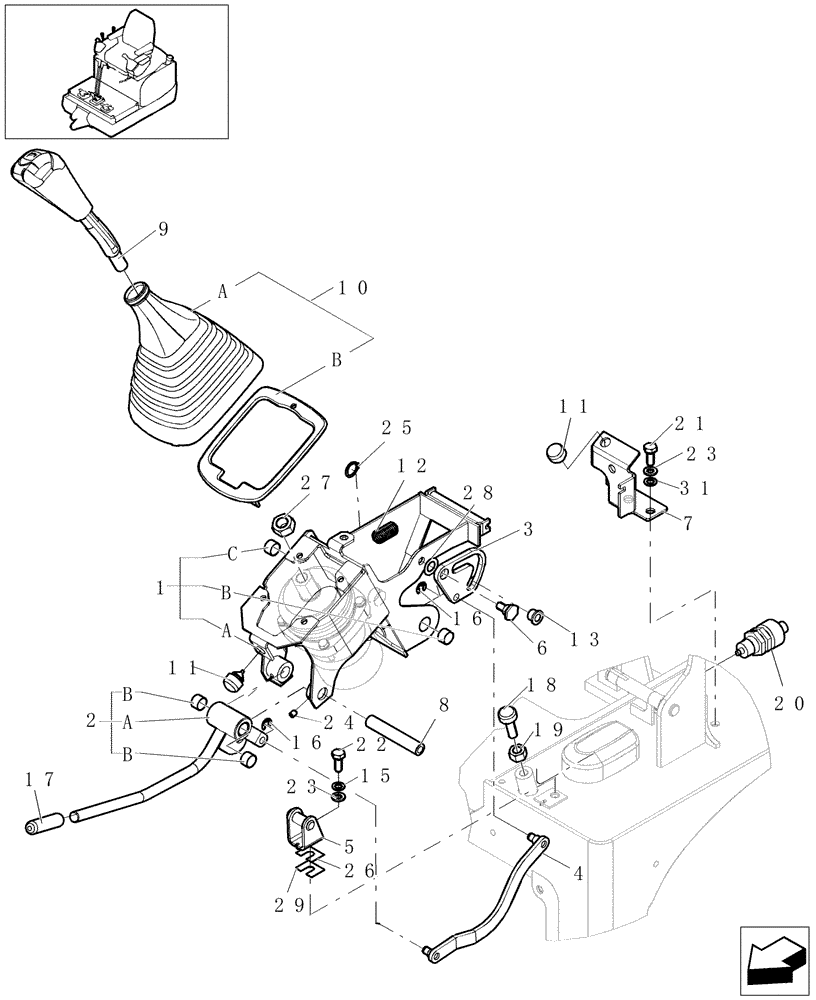

Схема запчастей Case CX16B - (1.070[03]) - CONTROL OPERATOR LH (90) - PLATFORM, CAB, BODYWORK AND DECALS
8
11
23
b
22
2
11
16
b
18
a
5
23
25
12
a
4
31
19
3
10
13
21
7
c
27
24
28
9
1
a
26
29
b
16
15
20
6
b
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

72276947

SET OF PARTS

1шт.

Consist of 1 to 31

1шт.

1

72272178

SUPPORT

1шт.

1a

72272179

BRACKET

1шт.

1b

72272203

BUSHING

1шт.

1c

72272204

BUSHING

1шт.

2

72272205

LEVER

1шт.

2a

72272206

LEVER

1шт.

2b

72272215

BUSHING

2шт.

3

72272216

PLATE

1шт.

4

72272217

LEVER

1шт.

5

72272221

SUPPORT

1шт.

See Page 1.070 04

1шт.

6

72272227

PIN

1шт.

7

72273292

BRACKET

1шт.

8

72272233

PIN

1шт.

9

72272234

MANIPULATOR

1шт.

See Page 1.070 05

1шт.

10

72272238

BELLOWS

1шт.

10a

72272239

SHIELD

1шт.

10b

72272240

PLATE

1шт.

11

72272241

KNOB

2шт.

12

72272242

SPRING

1шт.

13

72272243

HOSE CLIP

1шт.

15

14499421

WASHER,8.4mm ID x 14mm OD x 1.6mm Thk

8

1шт.

16

11087971

CIRCLIP,M8

2шт.

17

72272251

GRIP

1шт.

18

72272252

STOP

1шт.

19

10790121

NUT,Hex, M10 x 1.25

10X1,25

1шт.

20

72275726

LIMIT SWITCH

1шт.

21

16043434

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

2шт.

22

14306474

SCREW,M8 x 25mm, Cl 12.9

8X25

1шт.

23

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

3шт.

24

13804431

SCREW,M5 x 6mm

5X6

2шт.

25

11066471

SNAP RING,M16, Ext

1шт.

26

72272253

SHIM

1шт.

27

12163221

NUT,M14, Cl 10

1шт.

28

72272254

SHIM,0.5mm Thk

1шт.

29

72272255

SHIM

1шт.

31

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

2шт.
