(2.030[03]) - BOOM CYLINDER

Запчасти Case CX16B (2.030[03]) - BOOM CYLINDER (84) - BOOMS, DIPPERS & BUCKETS

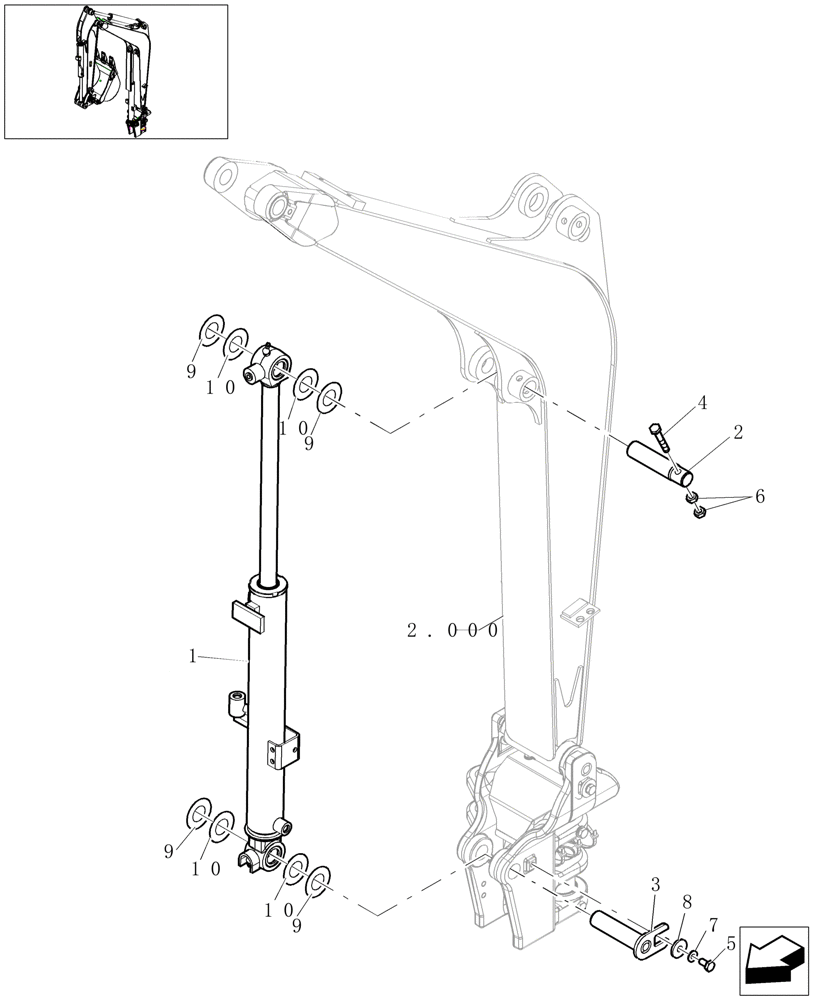

Схема запчастей Case CX16B - (2.030[03]) - BOOM CYLINDER (84) - BOOMS, DIPPERS & BUCKETS
7
10
6
9
10
1
10
9
9
2.000
9
2
10
4
8
3
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72275084

CYLINDER

1шт.

See Page 2.030 08

1шт.

2

72271249

PIN

1шт.

3

72271250

PIN

1шт.

4

11107634

SCREW

10x65

1шт.

5

11106034

BOLT,Hex, M10 x 20, 10.9, Full Thd

1шт.

6

12577211

LOCK NUT,M10 x 1.5mm Pitch, 12.30mm High, Cl 8, ZND

2шт.

7

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

1шт.

8

72270998

WASHER

1шт.

9

72270985

SHIM

4шт.

10

72270984

SHIM,31mm ID x 55mm OD x 0.90mm Thk

4шт.
