(3.070[01]) - TRAVEL HYD.LINES (LOWER)

Запчасти Case CX16B (3.070[01]) - TRAVEL HYD.LINES (LOWER) (35) - HYDRAULIC SYSTEMS

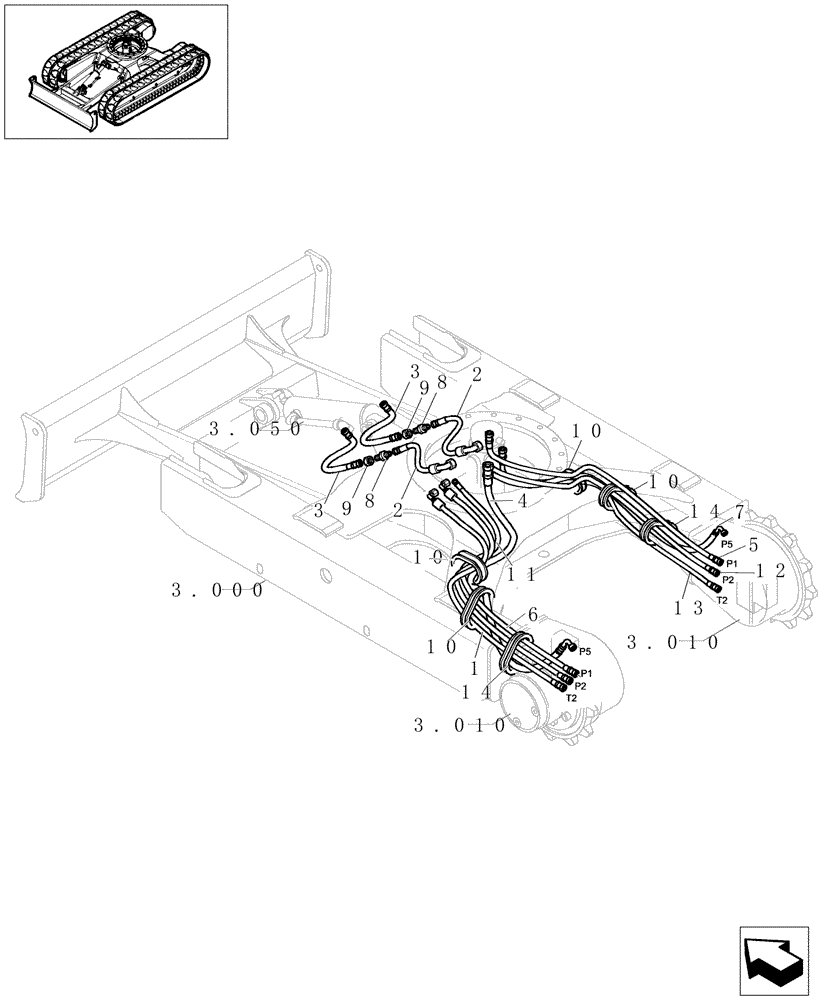

Схема запчастей Case CX16B - (3.070[01]) - TRAVEL HYD.LINES (LOWER) (35) - HYDRAULIC SYSTEMS
9
8
3.010
3
12
10
10
3.010
3.000
3.050
11
14
2
10
4
13
3
1
14
8
6
9
7
2
10
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72276200

FLEXIBLE HOSE

1шт.

2

72271266

HOSE

2шт.

3

72271267

HOSE

2шт.

4

72276201

HOSE

1шт.

5

72273819

FLEXIBLE HOSE,6.35mm ID x 880mm L

1шт.

6

72273820

HOSE,6.40 mm ID x 660.00 mm

1шт.

7

72273821

FLEXIBLE HOSE

1шт.

8

72271272

HYD CONNECTOR

2шт.

9

71404335

NUT

2шт.

10

72271273

GROMMET

4шт.

11

72273822

HOSE

1шт.

12

72273835

HOSE

1шт.

13

72273836

HOSE

1шт.

14

72273837

PROFILE

2шт.

Выбрано товаров: 14
