(1.080[04]) - PILOT VALVE PIPING

Запчасти Case CX16B (1.080[04]) - PILOT VALVE PIPING (35) - HYDRAULIC SYSTEMS

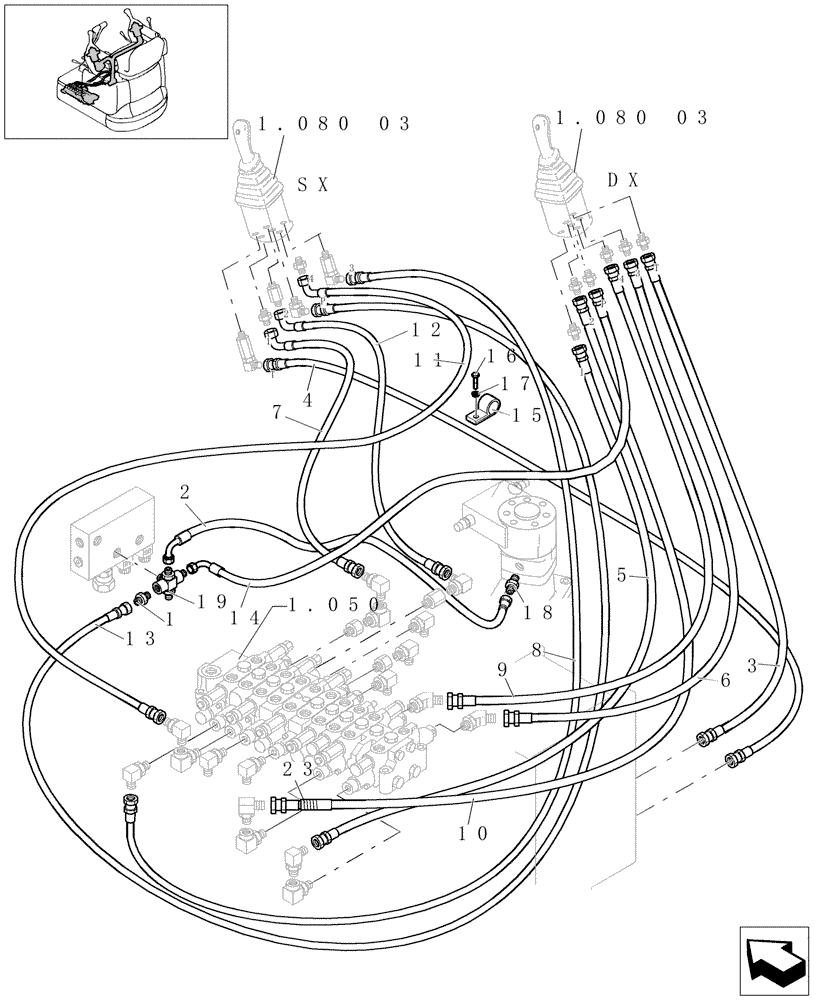

Схема запчастей Case CX16B - (1.080[04]) - PILOT VALVE PIPING (35) - HYDRAULIC SYSTEMS
17
1.080 03
23
2
14
18
16
8
3
1
3
p
2
3
2
1.050
dx
p
19
5
t
4
t
11
12
sx
6
4
10
4
15
1.080 03
1
1
7
13
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47044127

TEE

1шт.

2

72273404

HOSE

1шт.

3

72274816

HOSE

1шт.

4

72273416

HOSE

1шт.

5

72273405

HOSE

1шт.

6

72273407

HOSE

1шт.

7

72273411

HOSE

1шт.

8

72273413

HOSE

1шт.

9

72273409

HOSE

1шт.

10

72273406

HOSE

1шт.

11

72273414

HOSE

1шт.

12

72273412

HOSE

1шт.

13

72273410

HOSE

1шт.

14

72273415

HOSE

1шт.

15

71415896

CLIP

1шт.

16

11701721

NUT,M10, Cl 10

1шт.

17

14496621

WASHER,10.5mm ID x 21mm OD x 2mm Thk

1шт.

18

47044176

FITTING

1шт.

19

47044157

CROSS

1шт.
