(08-41[00]) - VALVE ASSY - ARM

Запчасти Case CX47 (08-41[00]) - VALVE ASSY - ARM (08) - HYDRAULICS

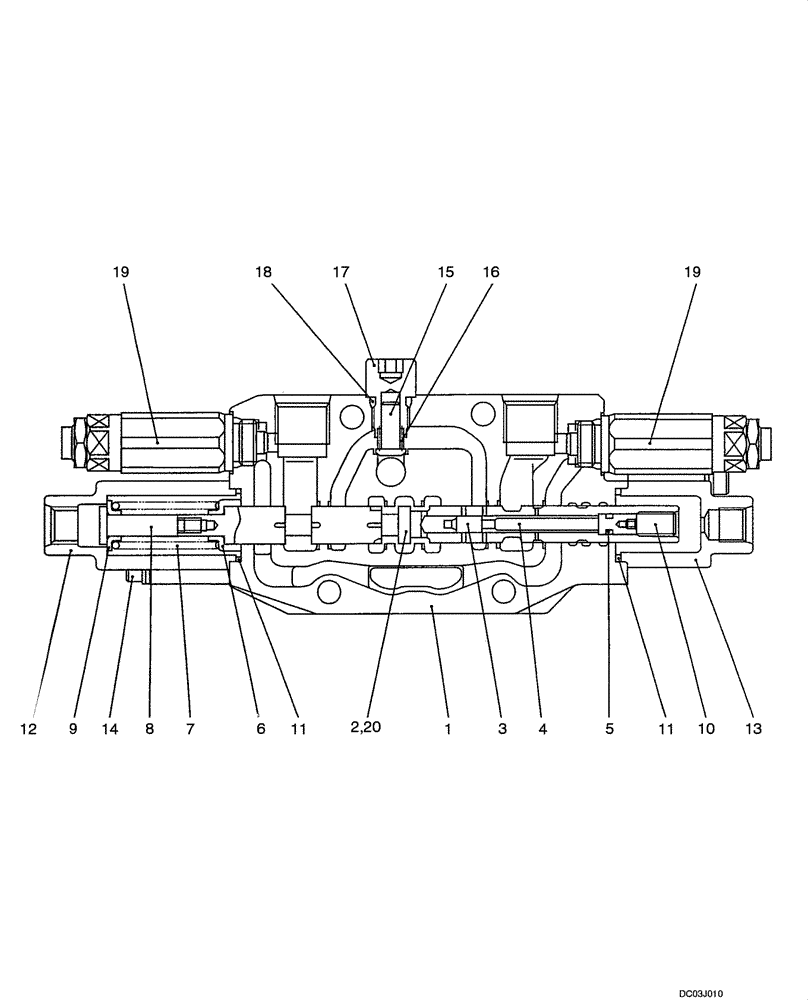

Схема запчастей Case CX47 - (08-41[00]) - VALVE ASSY - ARM (08) - HYDRAULICS
15
10
19
9
4
17
7
18
5
3
11
19
2
13
6
20
1
8
12
11
16
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY30V00016F2

PLUG

VALVE ASSY., Control Incl 1 - 20

1шт.

1

NSS

NOT SOLD SEPARAT

Body

1шт.

3

NSS

NOT SOLD SEPARAT

Valve, Shuttle

1шт.

4

NSS

NOT SOLD SEPARAT

Guide

1шт.

5

NSS

NOT SOLD SEPARAT

O-RING

1шт.

6

NSS

NOT SOLD SEPARAT

Seat, Spring

1шт.

7

NSS

NOT SOLD SEPARAT

Spring

1шт.

8

NSS

NOT SOLD SEPARAT

Bolt, Spacer

1шт.

9

NSS

NOT SOLD SEPARAT

Seat, Spring

1шт.

10

NSS

NOT SOLD SEPARAT

Plug

1шт.

11

PH30V00009S007

O-RING

2шт.

12

PH30V00009S008

COVER

1шт.

13

PH30V00009S011

COVER

1шт.

14

PH30V00009S019

CAPSCREW

4шт.

15

PH30V00003S006

POPPET

1шт.

16

PH30V00003S007

SPRING

1шт.

17

PH30V00009S015

PLUG

1шт.

18

ZD12P01100

O-RING

1шт.

19

PM22V00005F3

VALVE PRESSURE RELIE

See Figure 08 -48

2шт.

20

NSS

NOT SOLD SEPARAT

Spool

1шт.

PY30V00016R200

REPAIR KIT

Incl. 3 - 10, 20

1шт.
