(08-33[00]) - VALVE MOUNTING

Запчасти Case CX47 (08-33[00]) - VALVE MOUNTING (08) - HYDRAULICS

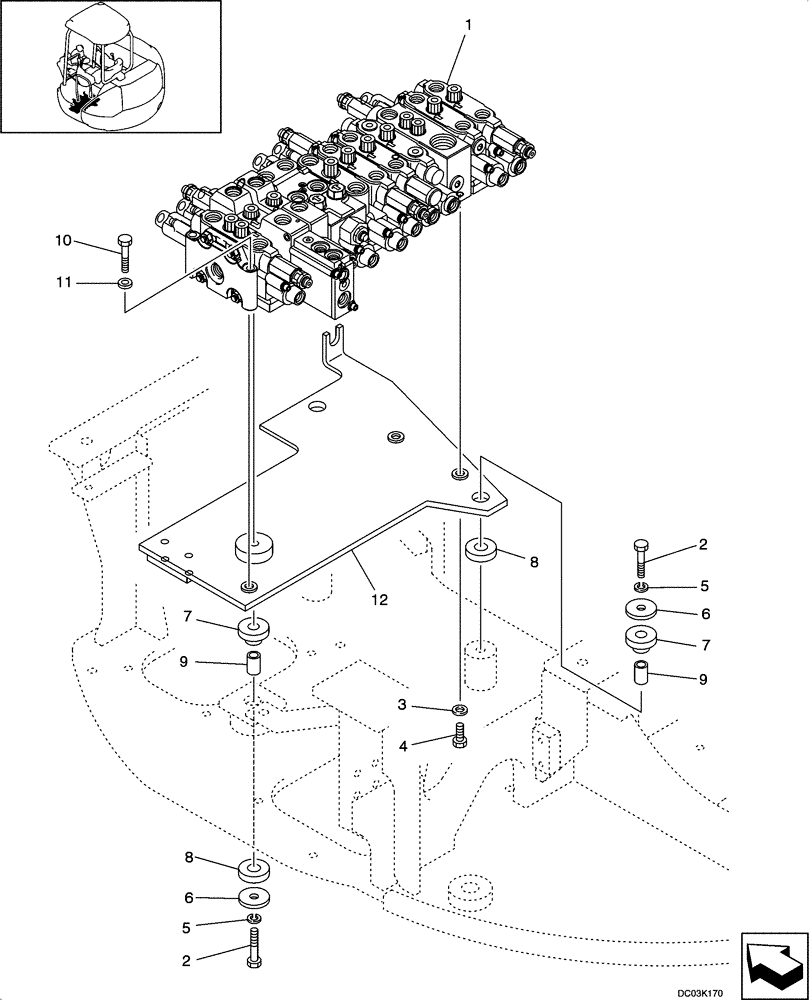

Схема запчастей Case CX47 - (08-33[00]) - VALVE MOUNTING (08) - HYDRAULICS
6
7
9
2
9
12
5
7
1
4
3
5
6
8
8
10
2
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PY30V00029F1

CONTROL

See Figure 08 -34

1шт.

2

ZS18C10050

SCREW,Hex, M10 x 50mm

3шт.

3

ZW16H10000

WASHER

2шт.

4

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

5

ZW26X10000

LOCK WASHER

3шт.

6

2418T21137

WASHER

3шт.

7

PM64H01035P1

RUBBER

3шт.

8

2416Z649

CUSHION

3шт.

9

2418T17903D9

SPACER

3шт.

10

ZS18C08090

CAPSCREW,Hex, M8 x 90mm

1шт.

11

ZW16H08000

WASHER

1шт.

12

PY64H01022P1

BRACKET

1шт.
