(08-32[00]) - HYDRAULICS - JOINT, SWIVEL CENTER

Запчасти Case CX47 (08-32[00]) - HYDRAULICS - JOINT, SWIVEL CENTER (08) - HYDRAULICS

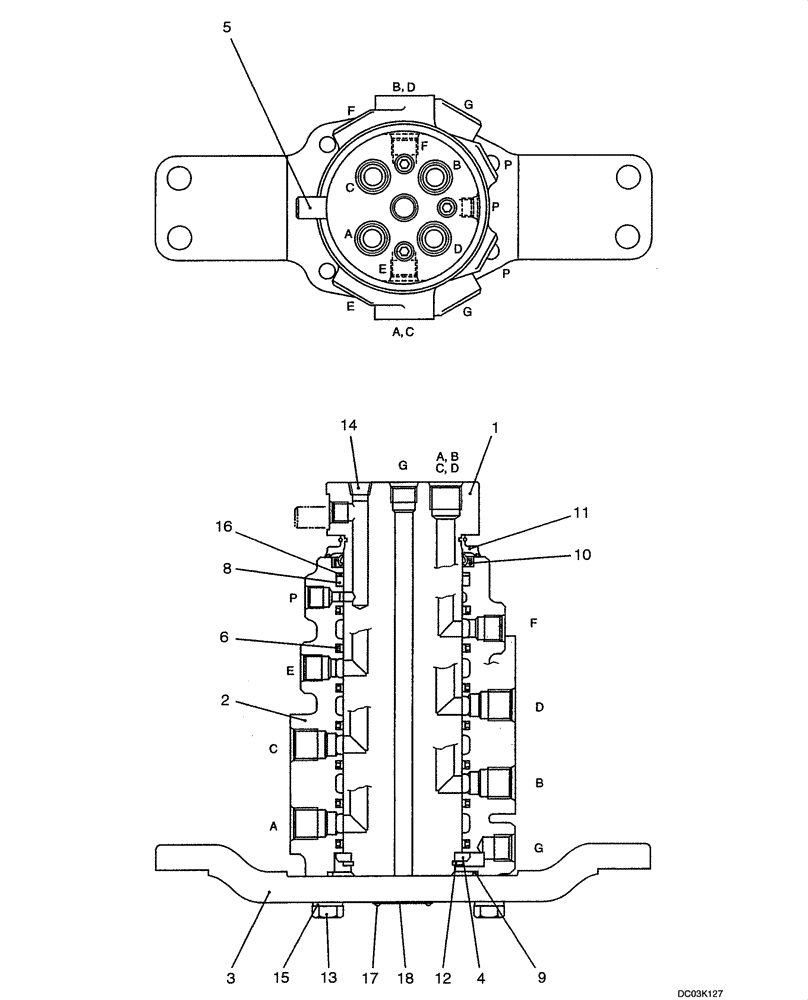

Схема запчастей Case CX47 - (08-32[00]) - HYDRAULICS - JOINT, SWIVEL CENTER (08) - HYDRAULICS
4
5
17
18
10
13
8
11
16
1
2
6
9
14
15
12
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

24100J12703F1

HYDRAULIC SWIVEL

Incl. 1 - 18

1шт.

1

2436J206

BODY

1шт.

2

NSS

NOT SOLD SEPARAT

Body

1шт.

3

2418P23755

FLANGE

1шт.

4

2418T21983

SPACER

1шт.

5

2419T6551

PIN

1шт.

6

2445Z736

GASKET

7шт.

8

ZD11P08000

O-RING

1шт.

9

ZD11G09500

O-RING,94.40mm ID x 100.60mm OD x 3.10mm

1шт.

10

2445R62

SEAL

1шт.

11

2445R63

SEAL

1шт.

12

ZR16X07000

RING

1шт.

13

ZS13C10030

SCREW

4шт.

14

ZE82T04000

PLUG

3шт.

15

ZW26X10000

LOCK WASHER

4шт.

16

ZD75P08000

BACK-UP RING

1шт.

17

2420Z1036D3

CLEVIS

2шт.

18

YN22T00194P1

TYPE PLATE

1шт.
