(08-15[00]) - HYDRAULIC LINES - BOOM (NIBBLER & BREAKER)

Запчасти Case CX47 (08-15[00]) - HYDRAULIC LINES - BOOM (NIBBLER & BREAKER) (08) - HYDRAULICS

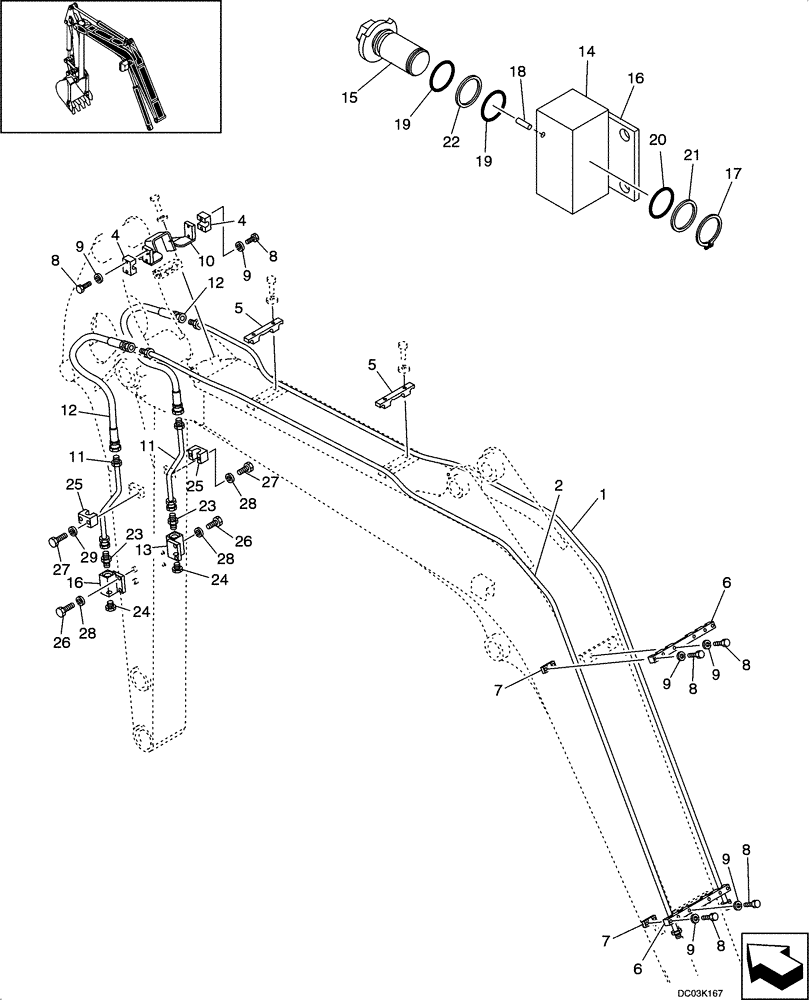

Схема запчастей Case CX47 - (08-15[00]) - HYDRAULIC LINES - BOOM (NIBBLER & BREAKER) (08) - HYDRAULICS
13
27
8
6
19
18
14
8
21
17
5
7
20
25
26
9
24
24
4
9
15
28
4
23
28
28
23
8
11
9
19
16
6
12
10
9
11
2
9
22
12
5
27
7
29
1
8
8
25
8
9
16
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PY42H01067P1

TUBE

1шт.

2

PY42H01068P1

TUBE

1шт.

4

PW43H01012P1

CLAMP

2шт.

5

PH42H01036P1

CLAMP

2шт.

6

PH42H01075P1

CLAMP

2шт.

7

PM42H01052P1

CLAMP

4шт.

8

ZS18C08040

SCREW,Hex, M8 x 40mm

12шт.

9

ZW26X08000

LOCK WASHER

12шт.

10

PH42H01082P1

CLAMP

1шт.

11

PY43H01012P1

TUBE

2шт.

12

HX55L08072DY

HOSE ASSY.

2шт.

13

PF25V00001F1

VALVE

Stop Incl. 14 - 22

2шт.

14

PF25V00001S001

BODY

Valve, (with 1/2" Pipe Thread)

1шт.

15

PF25V00001S002

SHAFT

1шт.

16

PF25V00001S003

PLATE

1шт.

17

ZR16X07000

RING

1шт.

18

ZD26D05010

SPRING

PIN, Spring

1шт.

19

ZD12G02500

O-RING,24.40mm ID x 30.60mm OD x 3.10mm

2шт.

20

ZD12G03000

O-RING,29.40mm ID x 35.60mm OD x 3.10mm

1шт.

21

ZD75G03000

BACK-UP RING

1шт.

22

ZD75G02500

BACK-UP RING

1шт.

23

HH25S08008G1

HYD CONNECTOR

2шт.

24

ZE72X08000

PLUG

2шт.

25

PW43H01012P1

CLAMP

2шт.

26

ZS18C10016

SCREW,Hex, M10 x 16mm

4шт.

27

ZS18C08040

SCREW,Hex, M8 x 40mm

4шт.

28

ZW26X10000

LOCK WASHER

4шт.

29

ZW26X08000

LOCK WASHER

4шт.
