Запчасти Case CX47 (08-14[00]) - HYDRAULIC LINES - BOOM (08) - HYDRAULICS

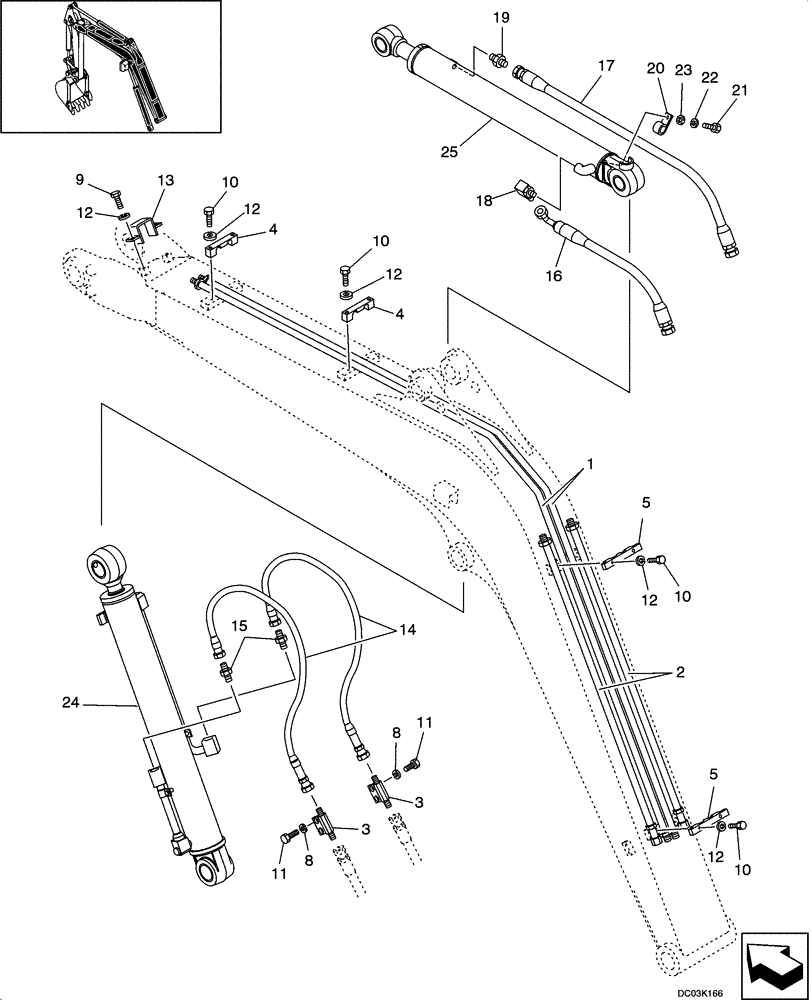

Схема запчастей Case CX47 - (08-14[00]) - HYDRAULIC LINES - BOOM (08) - HYDRAULICS
10
12
3
8
2
8
10
21
22
17
12
12
12
23
10
5
18
12
20
19
11
1
3
24
4
16
11
4
9
5
14
10
13
15
25

Артикул

Название

Примечание

Количество

1

PY42H01066P1

TUBE

2шт.

2

PY42H01057P1

TUBE

2шт.

3

PH42H01034P1

TUBE

2шт.

4

PH42H01035P1

CLAMP

2шт.

5

PH42H01036P1

CLAMP

2шт.

8

ZS18C08016

SCREW,Hex, M8 x 16mm

4шт.

9

ZS18C10020

SCREW,Hex, M10 x 20mm

2шт.

10

ZS18C10040

SCREW,Hex, M10 x 40mm

8шт.

11

ZW26X08000

LOCK WASHER

4шт.

12

ZW26X10000

LOCK WASHER

10шт.

13

PH42H01081P1

CLAMP

1шт.

14

PH42H01046DC

HOSE ASSY.

2шт.

15

HH25S08008G1

HYD CONNECTOR

2шт.

16

PH42H01044D2

HOSE ASSY.

1шт.

17

PH42H01046D9

HOSE ASSY.

1шт.

18

HH35S08008G1

90 ELBOW

1шт.

19

HH25S08008G1

HYD CONNECTOR

1шт.

20

ZC46X25011

CLIP

1шт.

21

ZS18C10016

SCREW,Hex, M10 x 16mm

1шт.

22

ZW26X10000

LOCK WASHER

1шт.

23

ZW16X10000

WASHER

1шт.

24

PY01V00031F3

CYLINDER ASSY.

Boom See Figure 08 -61

1шт.

25

PY01V00034F2

CYLINDER ASSY.

Arm See Figure 08 -62

1шт.

Выбрано товаров: 23
