(08-13[00]) - HYDRAULIC LINES - LOWER

Запчасти Case CX47 (08-13[00]) - HYDRAULIC LINES - LOWER (08) - HYDRAULICS

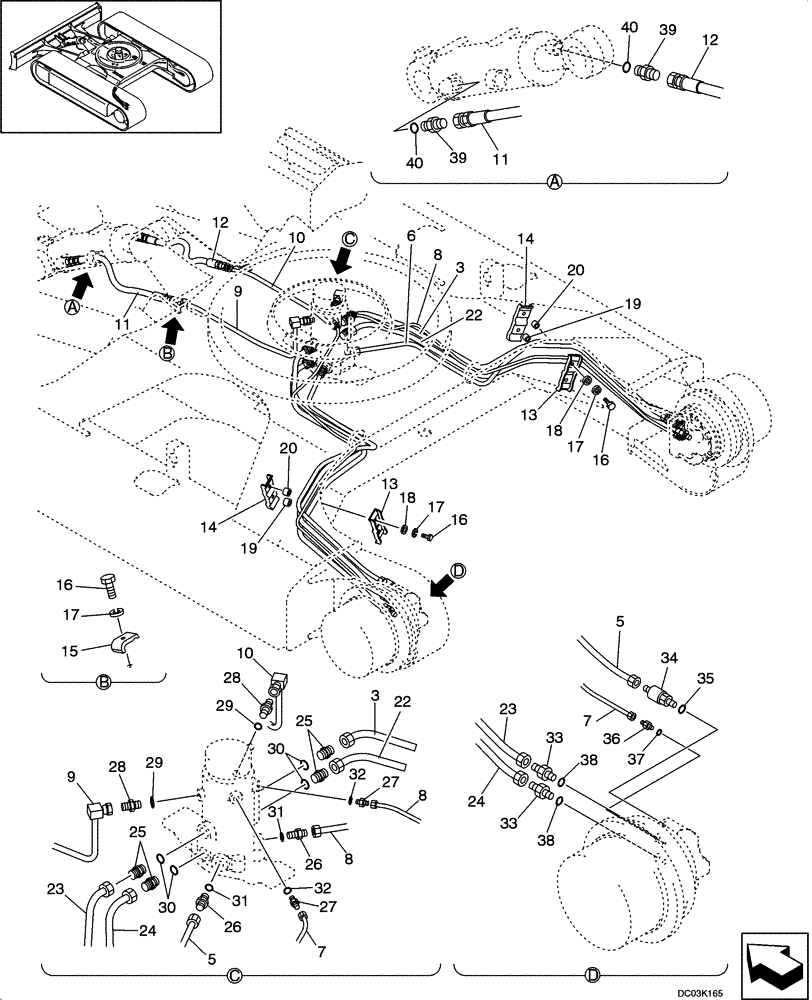

Схема запчастей Case CX47 - (08-13[00]) - HYDRAULIC LINES - LOWER (08) - HYDRAULICS
23
10
16
3
24
19
26
9
11
12
19
28
13
32
24
8
3
9
16
22
25
25
14
32
29
11
20
7
5
39
39
5
29
7
33
18
35
38
33
30
40
40
15
12
28
6
17
8
16
17
34
27
36
27
26
10
17
18
38
30
31
31
20
23
37
14
13
8
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

PY02H01077P1

TUBE

1шт.

5

PY02H01078P1

TUBE

1шт.

6

PY02H01079P1

TUBE

1шт.

7

PY02H01074P1

TUBE

1шт.

8

PY02H01075P1

TUBE

1шт.

9

PH02H01082P1

TUBE

1шт.

10

PH02H01083P1

TUBE

1шт.

11

PH02H01051D5

HOSE ASSY.

1шт.

12

PH02H01051D6

HOSE ASSY.

1шт.

13

2432P2657

CLAMP

2шт.

14

2432T5305

CLAMP

2шт.

15

ZC26X15009

CLAMP

2шт.

16

ZS18C08040

SCREW,Hex, M8 x 40mm

6шт.

17

ZW26X08000

LOCK WASHER

6шт.

18

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

4шт.

19

2418T24324D1

SPACER

2шт.

20

LE02H01031P1

SPACER

2шт.

22

PY02H01100P1

TUBE

1шт.

23

PY02H01103P1

TUBE

1шт.

24

PY02H01104P1

TUBE

1шт.

25

ZA23F18008

HYD CONNECTOR

4шт.

26

ZA23F15006

HYD CONNECTOR

2шт.

27

ZA23F10004

HYD CONNECTOR

2шт.

28

HH25S06006G1

HYD CONNECTOR

2шт.

29

ZD12P01400

O-RING

1шт.

30

ZD12P01800

O-RING

4шт.

31

ZD12P01400

O-RING

2шт.

32

ZD12P01100

O-RING

2шт.

33

ZA23F18008

HYD CONNECTOR

4шт.

34

PH12H01004P1

HYD CONNECTOR

2шт.

35

ZD12P01100

O-RING

1шт.

36

PH12H01005P1

HYD CONNECTOR

2шт.

37

ZD12P00800

O-RING,1.9mm Thk x 7.8mm ID, 90 Duro

1шт.

38

ZD12P01800

O-RING

4шт.

39

HH25S06006G1

HYD CONNECTOR

2шт.

40

ZD12P01400

O-RING

1шт.
