(08-12[00]) - HYDRAULIC LINES - VALVE, SOLENOID

Запчасти Case CX47 (08-12[00]) - HYDRAULIC LINES - VALVE, SOLENOID (08) - HYDRAULICS

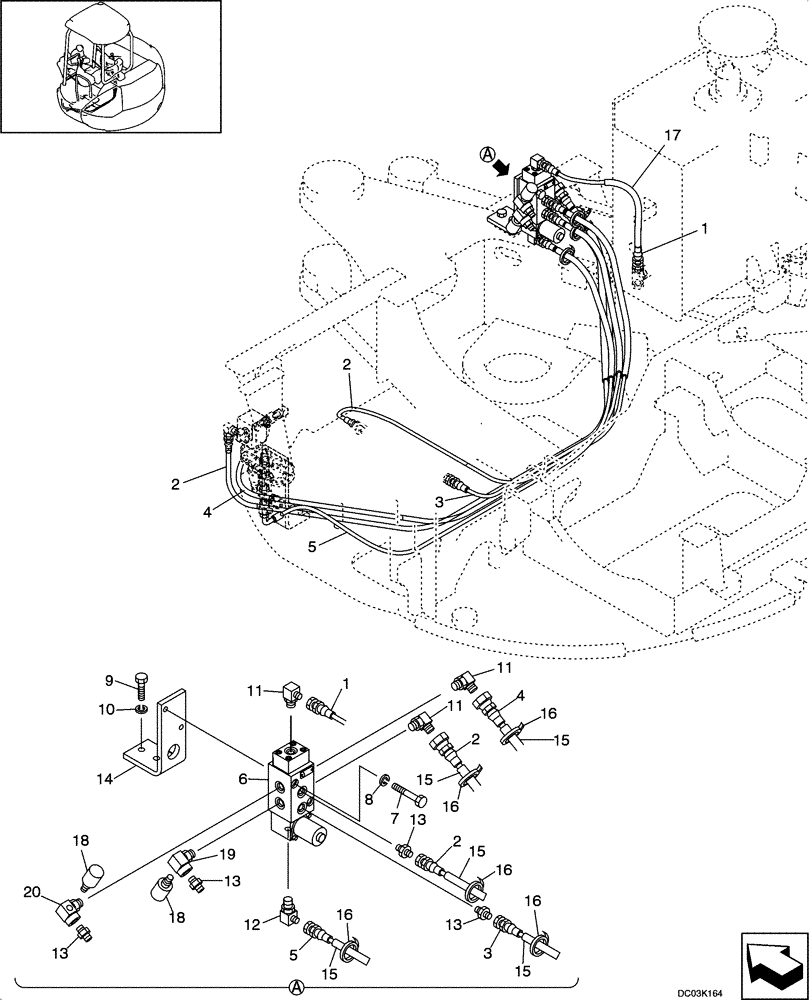

Схема запчастей Case CX47 - (08-12[00]) - HYDRAULIC LINES - VALVE, SOLENOID (08) - HYDRAULICS
15
15
15
14
15
5
18
19
3
2
2
11
13
18
16
20
4
1
2
16
10
1
12
16
15
11
3
9
16
13
4
13
16
5
17
11
7
2
13
8
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

HX22L04040DX

HOSE ASSY.

1шт.

2

HX24L04180DX

HOSE ASSY.

2шт.

3

HX24L04120DX

HOSE ASSY.

1шт.

4

HX24L04175DX

HOSE ASSY.

1шт.

5

HX34L04160DX

HOSE ASSY.

1шт.

6

PE35V00001F1

SOLENOID VALVE

(Used for Slew/Swing Select) See Figure 08 -57

1шт.

7

ZS28C10065

SCREW,Hex Socket Head, M10 x 65mm

2шт.

8

ZW26K10000

LOCK WASHER

2шт.

9

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

10

ZW16H10000

WASHER

2шт.

11

HH35S04004G1

90 ELBOW

3шт.

12

HH35S04004G2

90 ELBOW

1шт.

13

HH25S04004G1

HYD CONNECTOR

4шт.

14

PY64H01014P1

BRACKET

1шт.

15

PU13E01002D8

TUBE

5шт.

16

PY01P01043D3

CABLE TIE,188mm L

5шт.

17

PU13E01002D9

TUBE

1шт.

18

GB50S00049F1

PRESSURE SWITCH

2шт.

19

2444Z3306

ELBOW

1шт.

20

PV64H01034P1

ELBOW

1шт.
