Запчасти Case CX47 (08-11[00]) - HYDRAULICS - PILOT CONTROL LINES, SWING (08) - HYDRAULICS

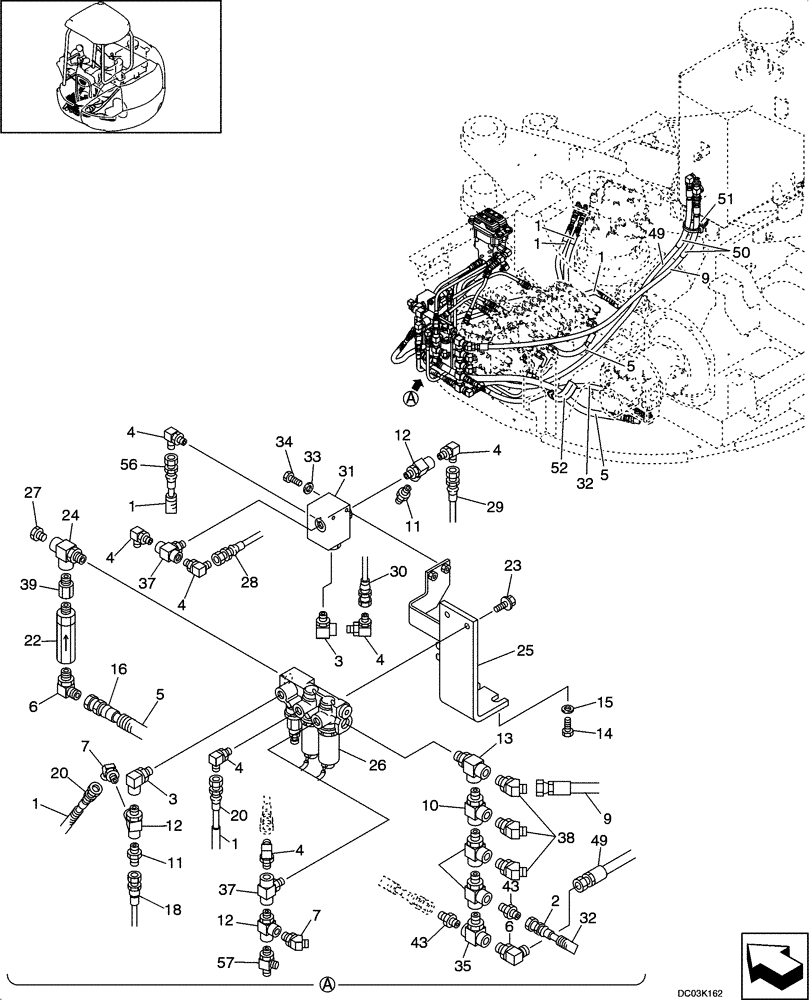

Схема запчастей Case CX47 - (08-11[00]) - HYDRAULICS - PILOT CONTROL LINES, SWING (08) - HYDRAULICS
1
30
32
32
4
22
7
29
31
6
38
3
1
9
1
18
7
4
15
5
16
1
50
20
35
57
39
49
49
12
37
3
4
27
12
1
23
2
43
51
6
5
4
5
4
33
25
37
12
4
52
14
9
1
10
56
24
20
13
11
28
26
11
43
34

Артикул

Название

Примечание

Количество

1

PU13E01002DJ

TUBE

3шт.

2

HX24L04072DX

HOSE ASSY.

1шт.

3

2444Z2894

90 ELBOW

2шт.

4

HH35S04004G1

90 ELBOW

9шт.

5

PU13E01010DP

TUBE

2шт.

6

HH35S06006G1

90 ELBOW,90 Degree, 3/8" PF x 3/8" PF x 60mm L

4шт.

7

HH45S04004G1

45 ELBOW

4шт.

9

HX22L06125DY

HOSE ASSY.

1шт.

10

PM64H01036P1

TEE

1шт.

11

HH25S04004G1

HYD CONNECTOR

2шт.

12

HH55Q04004G1

TEE,1/4" ORB x 1/4" JIC x 1/4" JIC

3шт.

13

HH55Q06006G1

TEE

3шт.

14

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

15

ZW16H10000

WASHER

2шт.

16

HX24L06086DX

HOSE ASSY.

1шт.

18

HX34L04088DX

HOSE ASSY.

1шт.

20

HX24L04110DX

HOSE ASSY.

2шт.

22

PY50V00001F1

FILTER

1шт.

23

ZM22C08025

BOLT

2шт.

24

PW64H01011P1

TEE

1шт.

25

PM64H01048P1

BRACKET

1шт.

26

PH35V00001F2

VALVE

Solenoid See Figure 08 -53

1шт.

27

ZE72X04000

PLUG

1шт.

28

HX24L04048DX

HOSE ASSY.

1шт.

29

HX34L04074DX

HOSE ASSY.

1шт.

30

HX24L04034DX

HOSE ASSY.

1шт.

31

PH26V00001F1

VALVE

Shuttle See Figure 08 -58

1шт.

32

PU13E01002D1

TUBE

1шт.

33

ZW16H06000

WASHER

2шт.

34

ZS18C06065

SCREW,Hex, M6 x 65mm

2шт.

35

YN64H01048P1

TEE,90 Degree, PF 3/8" x PF 3/8", O-Ring

2шт.

37

2444Z4239

TEE

2шт.

38

HH45S06006G1

45 ELBOW

3шт.

39

2444Z2891

HYD CONNECTOR

1шт.

43

HH25S04006G1

90 ELBOW

3шт.

49

HX22L06135DY

HOSE ASSY.

1шт.

50

2418Z1333D5

PROTECTIVE SLEEVE,19.5mm ID x 23.8mm OD x 400mm Length

2шт.

51

PY01P01043D3

CABLE TIE,188mm L

1шт.

52

YT64H01029D2

RUBBER

1шт.

56

HX24L04105DX

HOSE

1шт.

57

HH55L04004G1

TEE

1шт.

Выбрано товаров: 41
