Запчасти Case CX47 (08-05[00]) - HYDRAULIC LINES - UPPER (NIBBLER & BREAKER) (08) - HYDRAULICS

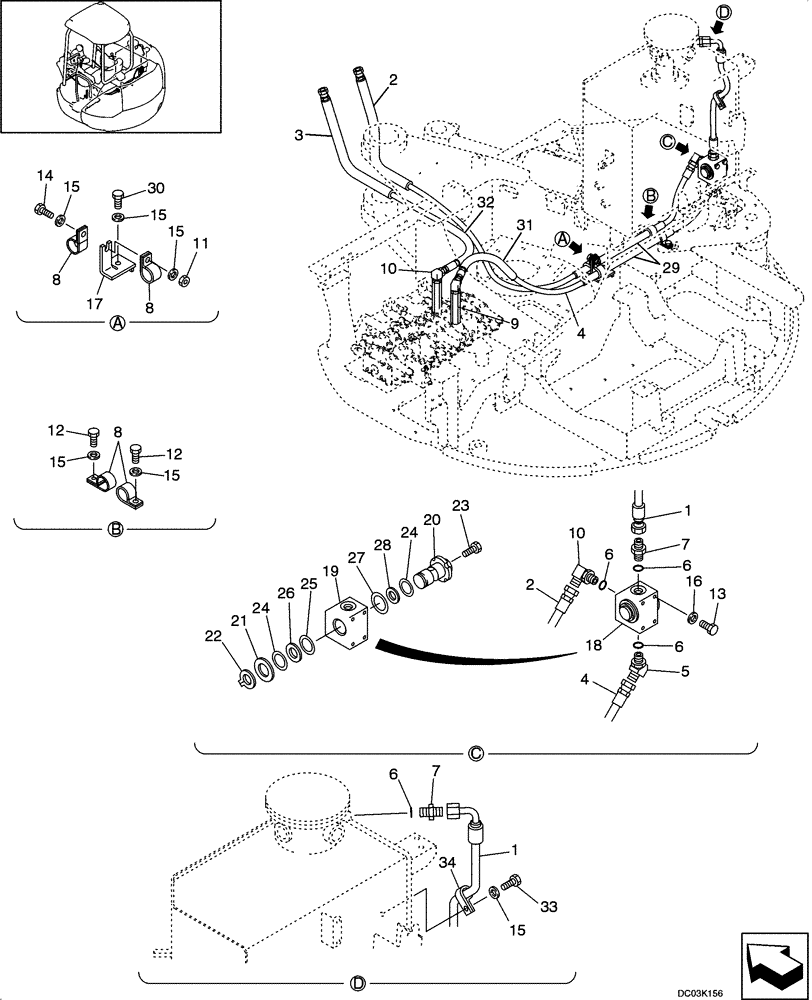

Схема запчастей Case CX47 - (08-05[00]) - HYDRAULIC LINES - UPPER (NIBBLER & BREAKER) (08) - HYDRAULICS
33
10
32
15
8
18
15
15
1
17
6
13
1
4
25
15
7
12
16
27
9
21
29
5
26
23
2
10
24
12
6
14
2
8
28
8
22
34
24
3
15
19
15
4
11
31
6
7
6
20
30

Артикул

Название

Примечание

Количество

1

HX32L08054DX

HOSE ASSY.

1шт.

2

PH03H01085DC

HOSE ASSY.

1шт.

3

PH03H01085DF

HOSE

1шт.

4

HX25L08140DY

HOSE ASSY.

1шт.

5

HH45S08008G1

45 ELBOW

Incl. 6

1шт.

6

ZD12P01800

O-RING

6шт.

7

HH25S08008G1

HYD CONNECTOR

Incl. 6

2шт.

8

ZC46X25011

CLIP

4шт.

9

HH25R08008GC

HYD CONNECTOR

Incl. 6

2шт.

10

HH35S08008G1

90 ELBOW

Incl. 6

3шт.

11

ZN18C10008

NUT

1шт.

12

ZS18C10014

SCREW,Hex, M10 x 14mm

2шт.

13

ZS18C08020

SCREW,Hex, M8 x 20mm

4шт.

14

ZS18C10025

SCREW,Hex, M10 x 25mm

1шт.

15

ZW16H10000

WASHER

6шт.

16

ZW16H08000

WASHER

4шт.

17

PH03H01090P1

BRACKET

1шт.

18

PH30V00007F1

VALVE

Incl. 19 -28

1шт.

19

PH30V01001P1

BODY

1шт.

20

PH30V01002P1

VALVE

1шт.

21

PH30V01003P1

SPACER

1шт.

22

ZR16X03500

RING

1шт.

23

ZS28C06010

CAPSCREW,Hex Socket Head, M6 x 10mm

1шт.

24

ZD11G03500

O-RING,34.40mm ID x 40.60mm OD x 3.10mm

2шт.

25

ZD12G03500

O-RING,34.40mm ID x 40.60mm OD x 3.10mm

1шт.

26

ZD75G03500

RING

1шт.

27

ZD12G03000

O-RING,29.40mm ID x 35.60mm OD x 3.10mm

1шт.

28

ZD85G03000

BACK-UP RING

1шт.

29

2414Z199D100

PROTECTIVE SLEEVE

2шт.

30

ZS18C10020

SCREW,Hex, M10 x 20mm

1шт.

31

2414Z199D045

PROTECTIVE SLEEVE

1шт.

32

YN20M01046D1

PROTECTIVE SLEEVE,22.10mm ID x 27.00mm OD x 600.00mm

1шт.

33

ZS18C10016

SCREW,Hex, M10 x 16mm

1шт.

34

ZC46X19011

CLIP

1шт.

Выбрано товаров: 34
