(08-01[00]) - HYDRAULIC RESERVOIR ASSY

Запчасти Case CX47 (08-01[00]) - HYDRAULIC RESERVOIR ASSY (08) - HYDRAULICS

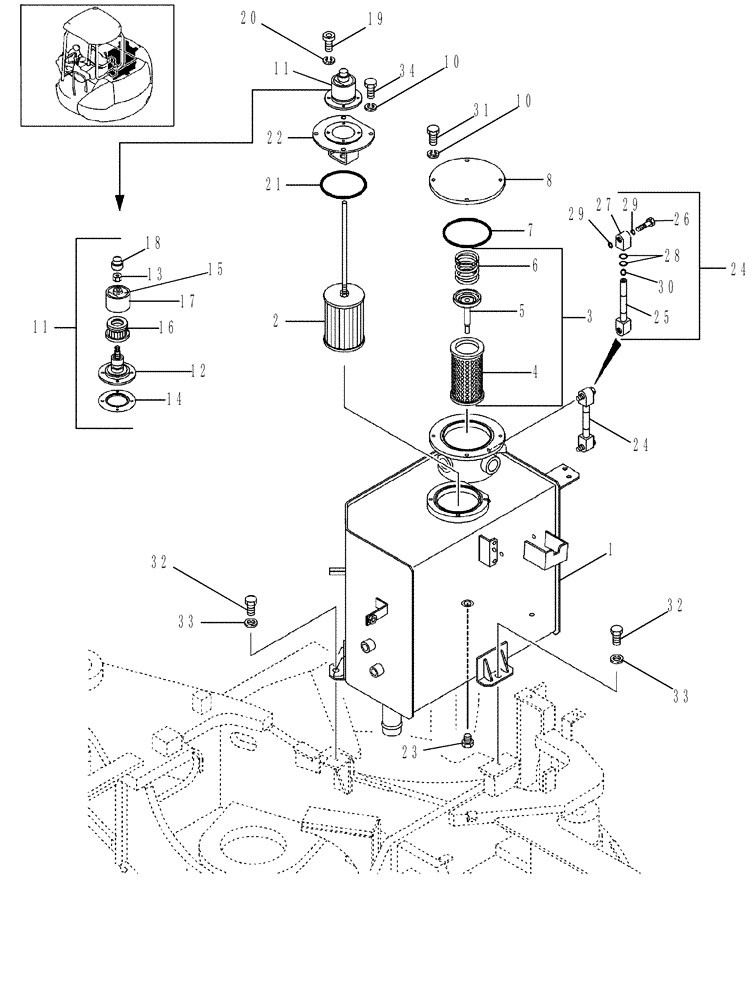

Схема запчастей Case CX47 - (08-01[00]) - HYDRAULIC RESERVOIR ASSY (08) - HYDRAULICS
32
12
11
13
5
33
33
31
19
18
32
4
11
30
28
21
24
14
25
23
10
2
20
16
8
29
26
24
7
29
34
3
6
10
1
17
15
27
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PH33H00010P1

TANK

1шт.

2

PM50V00017F3

FILTER STRAINER

1шт.

3

PH50V00004F1

FILTER ASSY

Incl. 3 - 5

1шт.

4

PH50V00005F1

HYDRAULIC OIL FILTER

1шт.

5

PH21V00002F1

VALVE

Bypass

1шт.

6

PH50V01001P1

SPRING

SPRING

1шт.

7

ZD11G12500

O-RING,3.1mm Thk x 124.4mm ID, 70 Duro

1шт.

8

PH33H01026P1

COVER

1шт.

10

ZW26X08000

LOCK WASHER

8шт.

11

YN57V00002F4

BREATHER ASSY.

Incl. 11 - 17

1шт.

12

2446U260S1

BODY

1шт.

13

2446U260S5

NUT

1шт.

14

2446U260S8

PACKING

1шт.

15

YN57V00002S007

IDENTITY PLATE

1шт.

16

YN57V00002S010

ELEMENT

1шт.

17

YN57V00002S011

COVER

1шт.

18

YN57V00002S012

CAP

1шт.

19

ZS28C06016

SCREW,Hex Socket Head, M6 x 16mm

4шт.

20

ZW26K06000

LOCK WASHER

4шт.

21

ZD11G11500

O-RING,114.40mm ID x 120.60mm OD x 3.10mm

1шт.

22

PH33H01025P1

COVER

1шт.

23

ZE72X06000

PLUG

1шт.

24

2489R293F2

LEVEL GAUGE

1шт.

25

2489R173S1

GAUGE

1шт.

26

2489R174S3

BOLT

2шт.

27

2489R174S2

BLOCK

2шт.

28

ZD11P01800

O-RING

4шт.

29

ZD11P01000

O-RING

2шт.

30

2489R293S7

BALL

2шт.

31

ZS18C08020

SCREW,Hex, M8 x 20mm

4шт.

32

ZS18C10025

SCREW,Hex, M10 x 25mm

3шт.

33

ZW16H10000

WASHER

3шт.

34

ZS18C08016

SCREW,Hex, M8 x 16mm

4шт.
