(06-01[00]) - POWER TAKE OFF ASSY - CANOPY

Запчасти Case CX47 (06-01[00]) - POWER TAKE OFF ASSY - CANOPY (06) - POWER TRAIN

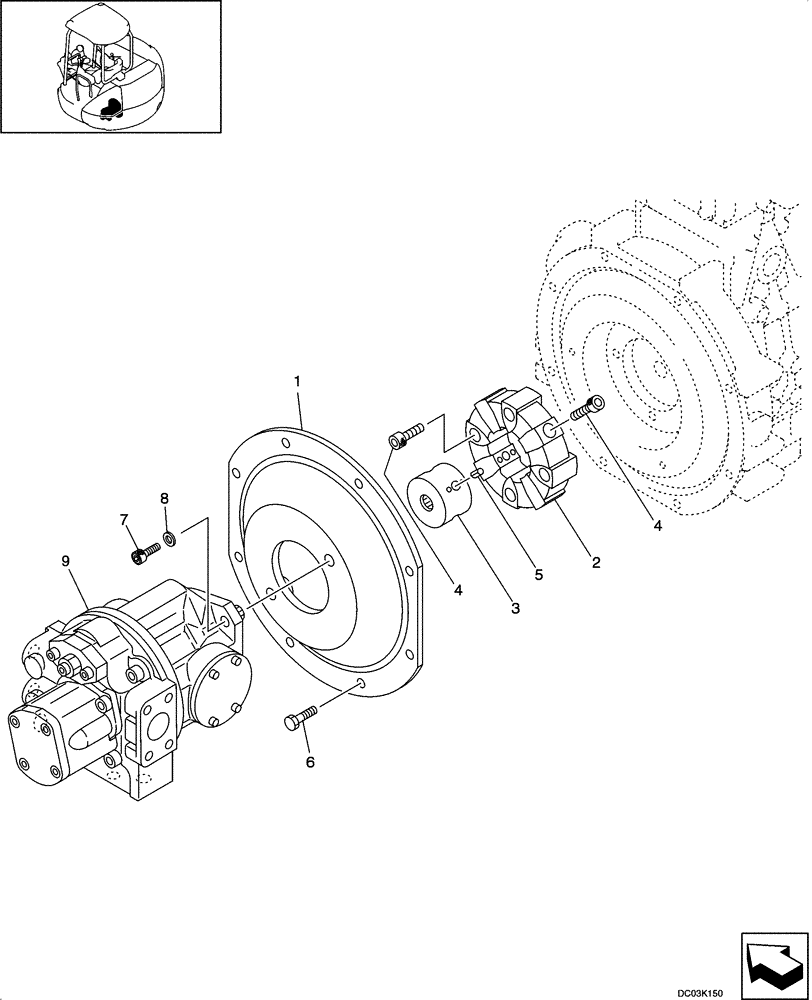

Схема запчастей Case CX47 - (06-01[00]) - POWER TAKE OFF ASSY - CANOPY (06) - POWER TRAIN
6
9
4
8
5
7
4
1
2
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH030P00002F1

POWER TAKE OFF ASSY. Incl. 1 - 9

1шт.

1

PY30P01006P2

BRACKET

1шт.

2

PH30P01002F1

COUPLING

Incl.3 - 5

1шт.

3

NSS

NOT SOLD SEPARAT

Sleeve

1шт.

4

NSS

NOT SOLD SEPARAT

Bolt

2шт.

5

NSS

NOT SOLD SEPARAT

Pin

1шт.

6

ZS18C10025

SCREW,Hex, M10 x 25mm

8шт.

7

ZS28C12035

CAPSCREW,Hex Socket Head, M12 x 35mm

2шт.

8

ZW16H12000

WASHER

2шт.

9

PY10V00009F1

PUMP

(Canopy) See Figure 08 -17

1шт.
