(03-02[00]) - FUEL LINES

Запчасти Case CX47 (03-02[00]) - FUEL LINES (03) - FUEL SYSTEM

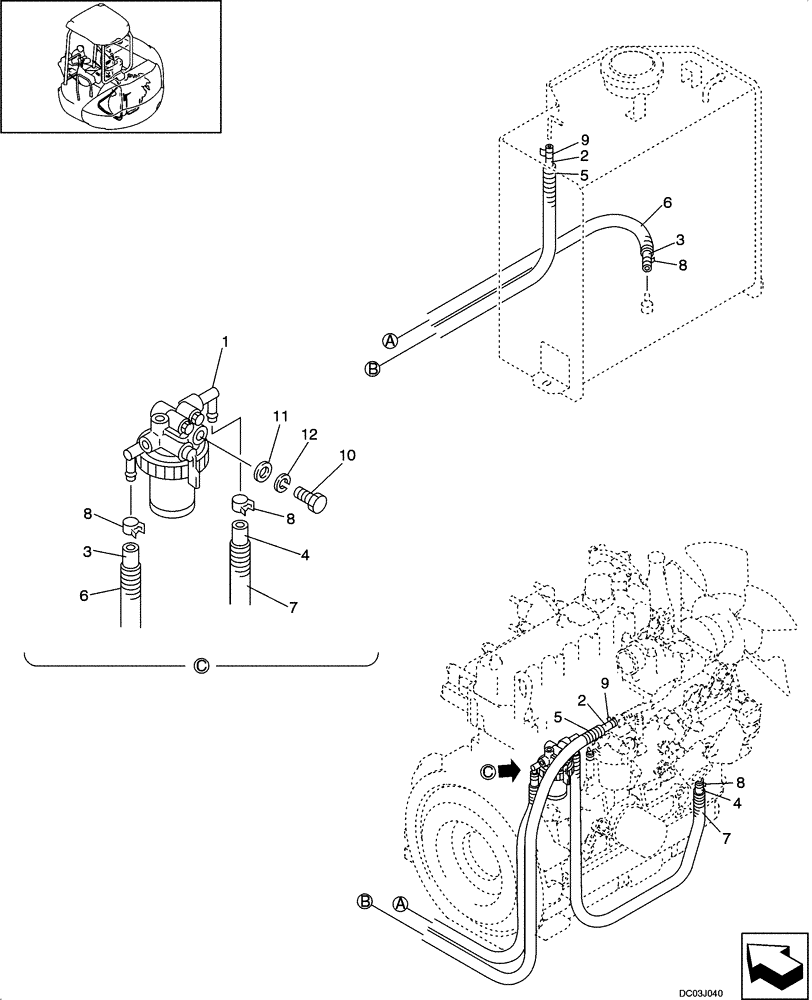

Схема запчастей Case CX47 - (03-02[00]) - FUEL LINES (03) - FUEL SYSTEM
7
11
2
5
8
12
3
10
2
1
9
8
7
4
3
4
6
8
2
8
6
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PY02P01006P1

FILTER, FUEL

Water Separator See Figure 03 -03

1шт.

2

PA21P01005D7

HOSE

1шт.

3

PA21P01004DF

HOSE

1шт.

4

PH21P01003DF

HOSE

1шт.

5

PA21P01003D1

CLIP

1шт.

6

PW21P01003D2

TUBE

1шт.

7

PW21P01003DL

TUBE

1шт.

8

PH05P01088D5

CLIP

4шт.

9

PH05P01088D6

CLIP

2шт.

10

ZS18C08070

SCREW,Hex, M8 x 70mm

1шт.

11

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

1шт.

12

ZW26X08000

LOCK WASHER

1шт.

Выбрано товаров: 12
