(09-43[00]) - HEATER UNIT - CANOPY

Запчасти Case CX47 (09-43[00]) - HEATER UNIT - CANOPY (09) - CHASSIS/ATTACHMENTS

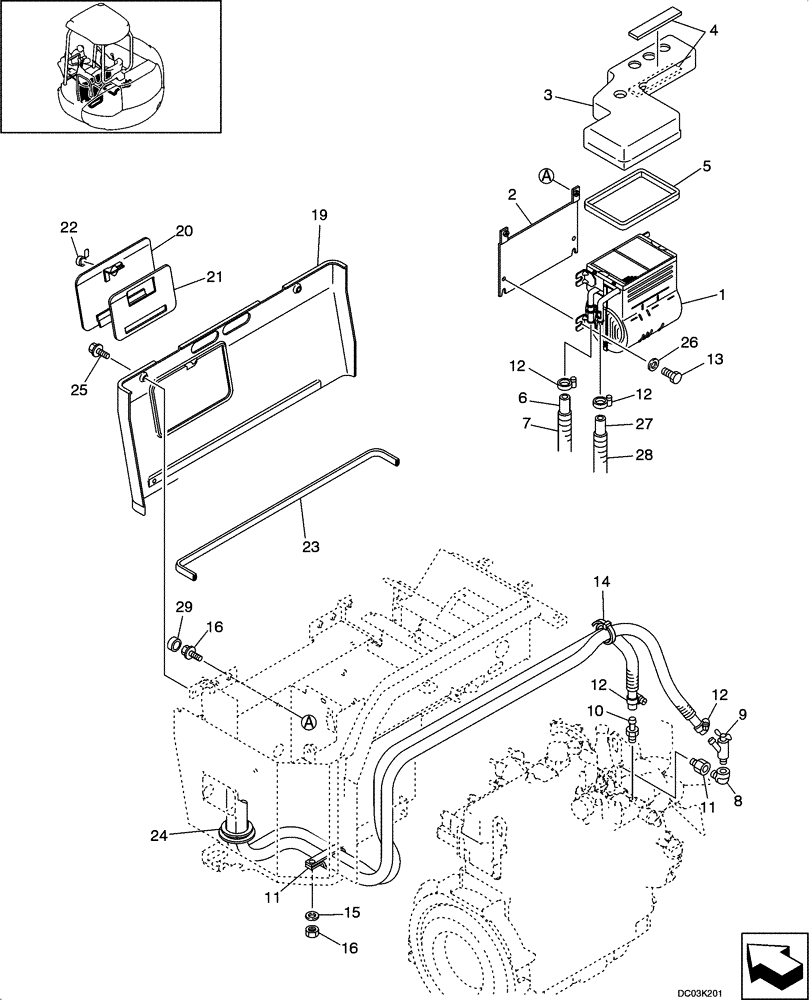

Схема запчастей Case CX47 - (09-43[00]) - HEATER UNIT - CANOPY (09) - CHASSIS/ATTACHMENTS
7
27
14
21
11
28
24
15
29
23
6
20
3
25
8
12
12
4
16
5
11
26
12
2
22
1
13
10
9
19
12
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PM21M00005F1

HEATER ASSY.

Components are NSS, Includes Blower Motor

1шт.

2

PM21M01020P1

PLATE

1шт.

PM21M01026F1

DUCT

Incl. 3 - 5

1шт.

3

PM21M01025P1

DUCT

1шт.

4

PM21M01015P1

FOAM INSULATION

2шт.

5

PM21M01016P1

RUBBER

1шт.

6

R18T0026D15

HOSE

HOSE

1шт.

7

YN20M01046D9

PROTECTIVE SLEEVE,22.10mm ID x 27.00mm OD x 1700.00mm

1шт.

8

ZG31B06000

ELBOW

4шт.

9

PH21M01008P1

COCK

1шт.

10

2444Z1630

FITTING

1шт.

11

PH21M01002P1

ELEC CONNECTOR

1шт.

12

ZC16X02000

CLIP

4шт.

13

2432R226D13

CLIP

1шт.

14

PY01P01043D2

CABLE TIE,4.60mm W x 202mm L

1шт.

15

ZM11C08016

BOLT

2шт.

16

ZM22C08020

BOLT

2шт.

17

ZW16X10000

WASHER

1шт.

18

ZN18C10008

NUT

1шт.

PM03M01410F1

COVER ASSY

Incl. 19 - 23

1шт.

19

PM03M01412P1

COVER

1шт.

20

PM03M01281P2

COVER

1шт.

21

PM03M01282P1

RUBBER

1шт.

22

YX21C01159F1

LOCK

1шт.

23

YN21C01692D8

TRIM PANEL

1шт.

24

2420Z699

GROMMET

1шт.

25

PA03M01093D2

BOLT

4шт.

26

PV01P01007P1

WASHER

2шт.

27

R18T0026D77

HOSE ASSY.

1шт.

28

YJ21M01003D2

TUBE

1шт.

29

2414Z306D2

CAP

1шт.
