(09-42[00]) - HEATER SUPPORTS - CAB

Запчасти Case CX47 (09-42[00]) - HEATER SUPPORTS - CAB (09) - CHASSIS/ATTACHMENTS

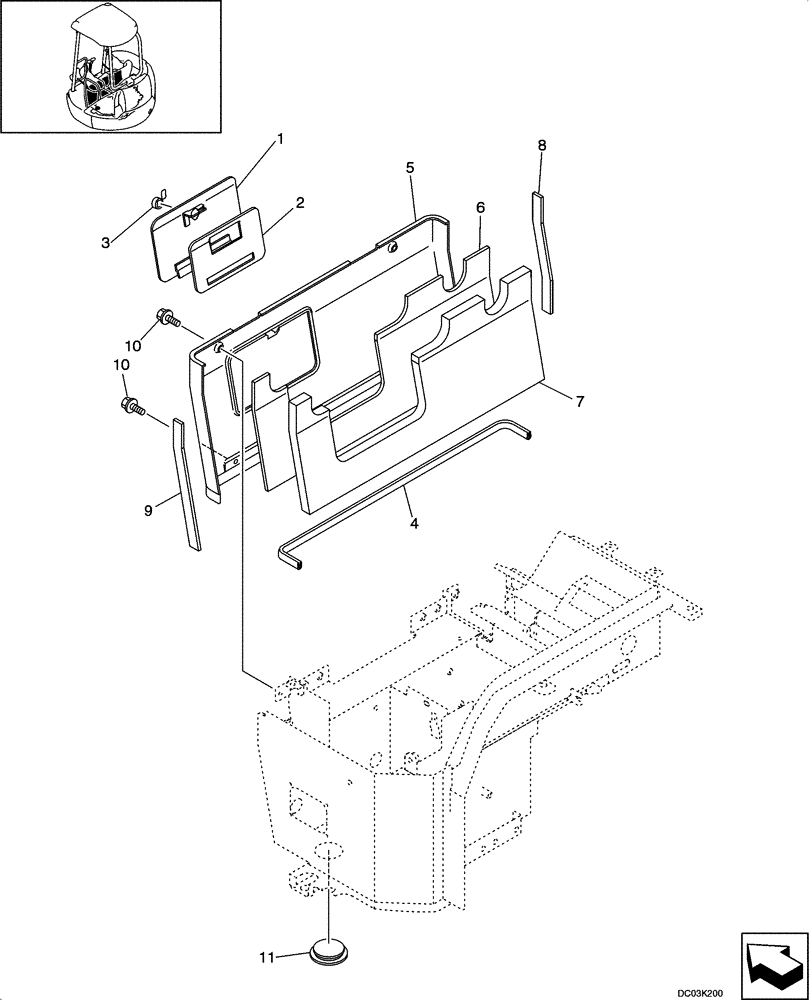

Схема запчастей Case CX47 - (09-42[00]) - HEATER SUPPORTS - CAB (09) - CHASSIS/ATTACHMENTS
8
11
7
3
5
10
2
6
9
4
10
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PM03M01410F3

COVER ASSY

Incl. 1 - 9

1шт.

1

PM03M01281P2

COVER

1шт.

2

PM03M01282P1

RUBBER

1шт.

3

YX21C01159F1

LOCK

1шт.

4

YN21C-1692D8

TRIM

1шт.

5

PM03M01414P1

COVER

1шт.

6

PM03M01347P1

RUBBER SLEEVE

1шт.

7

PM03M01341P1

FOAM INSULATION

1шт.

8

PM03M01343P1

RUBBER SLEEVE

1шт.

9

PM03M01342P1

RUBBER SLEEVE

1шт.

10

PA03M01093D2

BOLT

4шт.

11

2420Z1617

PLUG

1шт.
