(09-11[00]) - COVER AND LOCK ASSY

Запчасти Case CX47 (09-11[00]) - COVER AND LOCK ASSY (09) - CHASSIS/ATTACHMENTS

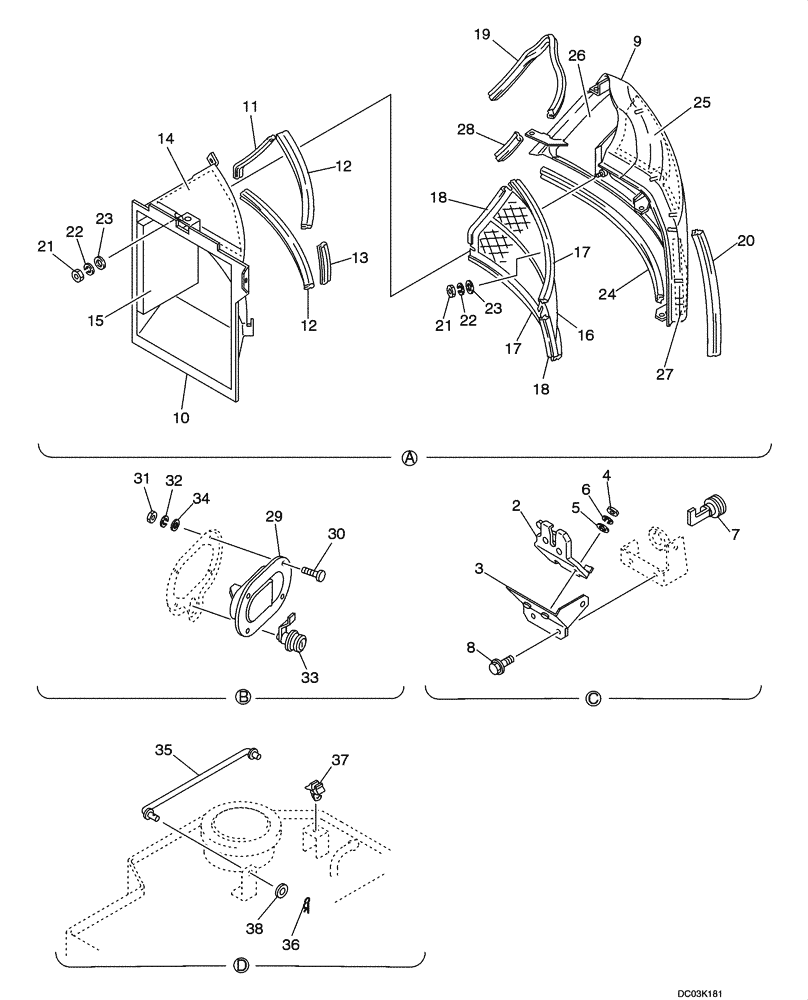

Схема запчастей Case CX47 - (09-11[00]) - COVER AND LOCK ASSY (09) - CHASSIS/ATTACHMENTS
12
24
8
32
22
31
38
3
12
11
18
5
16
37
27
23
4
7
18
33
15
10
36
29
17
2
34
9
26
23
35
25
30
17
13
28
19
14
20
21
21
22
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PM21C01283F1

LOCK ASSY

Incl. 2 - 8

1шт.

2

YT21C01034P2

CATCH

1шт.

3

PM21C01278P1

BRACKET

1шт.

4

ZN18C05004

NUT

2шт.

5

ZW16K05000

WASHER

2шт.

6

ZW26X05000

LOCK WASHER

2шт.

7

PW21C01191F1

LOCK

1шт.

8

ZM61C06016

BOLT

3шт.

PH21C01285F1

PANEL

Incl. 9 - 28

1шт.

9

PH21C01178P1

PANEL

1шт.

PH22C01038F1

DUCT

Incl. 10 - 15

1шт.

10

PH22C01033P1

DUCT

1шт.

11

2427P1836D20

WEATHERSTRIP

1шт.

12

2427P1836D21

WEATHERSTRIP

2шт.

13

2427P1836D23

WEATHERSTRIP

1шт.

14

PH22C01039P1

FOAM INSULATION

1шт.

15

PH22C01040P1

FOAM INSULATION

1шт.

PH21C01284F1

GUARD ASSY.

Incl. 16 - 18

1шт.

16

PH21C01293P1

GUARD

1шт.

17

PM21C01136DB

WEATHERSTRIP

2шт.

18

OM21C01136D2

WEATHERSTRIP

2шт.

19

PM21C01091DH

WEATHERSTRIP

1шт.

20

PH21C01021D3

WEATHERSTRIP

1шт.

21

ZN18C06005

NUT

6шт.

22

ZW26X06000

LOCK WASHER

6шт.

23

ZW16H06000

WASHER

6шт.

24

PM21C01136DH

WEATHERSTRIP

1шт.

25

PH22C01056P3

FOAM INSULATION

1шт.

26

PH21C01266P1

FOAM INSULATION

1шт.

27

PH21C0127SP1

INSULATION

1шт.

28

PY21C01007DA

WEATHERSTRIP

1шт.

29

PM21C01109P1

LOCK

1шт.

30

PH22C01023P1

BOLT

4шт.

31

ZN18C05004

NUT

4шт.

32

ZW26X05000

LOCK WASHER

4шт.

33

PM21C01268F1

LOCK

1шт.

34

ZW16K05000

WASHER

4шт.

35

PW21C01256P1

STAY

1шт.

36

2419R9D2

COTTER PIN

OD 08mm x 27.7mm Long

1шт.

37

YR21C01123P1

COLLAR

2шт.

38

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

1шт.
