(08-65[00]) - CYLINDER, SWING

Запчасти Case CX47 (08-65[00]) - CYLINDER, SWING (08) - HYDRAULICS

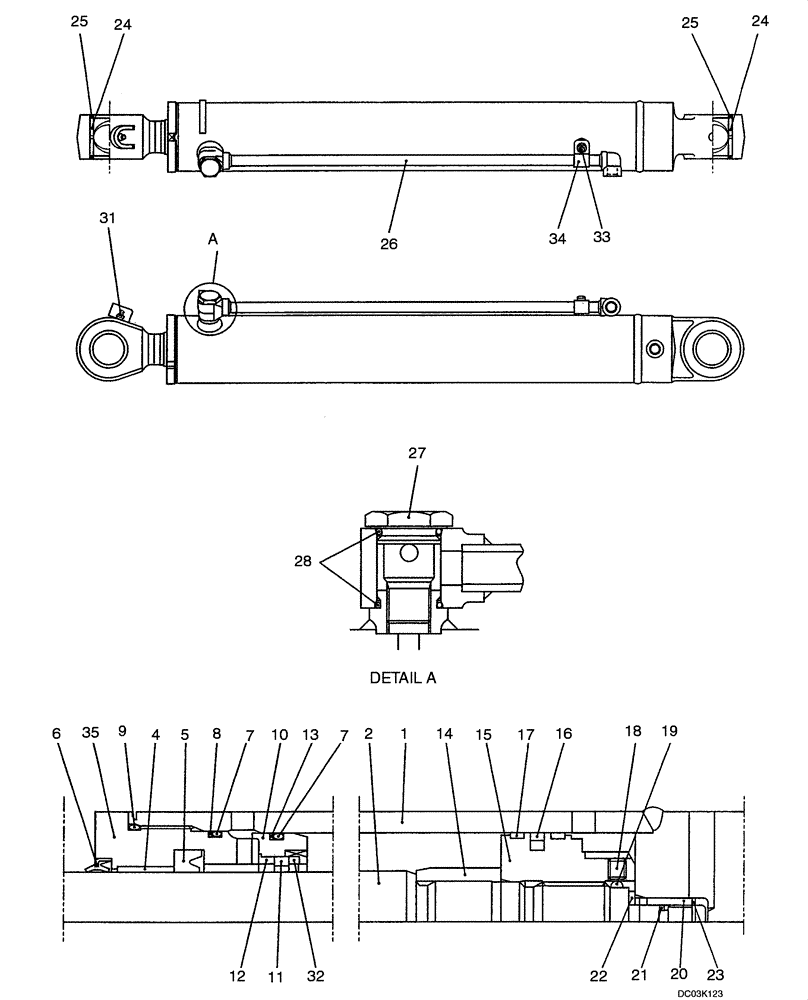

Схема запчастей Case CX47 - (08-65[00]) - CYLINDER, SWING (08) - HYDRAULICS
18
20
12
13
33
27
34
24
4
23
28
19
17
31
35
10
32
5
2
6
26
15
16
7
14
24
8
9
25
1
22
21
25
11
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH01V00017F3

CYLINDER ASSY.

Swing Incl. 1 - 35

1шт.

1

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

2

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

4

PH01V00014S004

BUSHING

1шт.

5

2438U345S15

RING

1шт.

6

PH01V00011S006

GASKET

1шт.

7

ZD12G08500

O-RING,84.40mm ID x 90.60mm OD x 3.10mm

2шт.

8

PH01V00014S008

BACK-UP RING

1шт.

9

ZD11G09000

O-RING,89.40mm ID x 95.60mm OD x 3.10mm

1шт.

10

PH01V00014S010

HOLDER

1шт.

11

PH01V00014S011

SEAL

1шт.

12

PH01V00014S012

COLLAR

1шт.

13

PH01V00006S008

BACK-UP RING

1шт.

14

PH01V00017S014

BEARING

1шт.

15

PH01V00014S015

PISTON

1шт.

16

2438U715S24

RING

1шт.

17

PH01V00014S017

RING

2шт.

18

2438U1057S16

SET SCREW

1шт.

19

2436U946S11

BALL

1шт.

20

PH01V00017S020

BEARING

1шт.

21

YT01V00002S023

SEAL

1шт.

22

2438U1116S23

RING

1шт.

23

2438U1116S24

STOP

2шт.

24

PH01V00017S024

BUSHING

2шт.

25

2438U717S21

SEAL

4шт.

26

PH01V00017S026

PIPE ASSY.

1шт.

27

PH01V00017S027

PLUG

1шт.

28

ZD12P02290

O-RING

2шт.

31

ZG91S02000

LUBE NIPPLE,1/8" NPT x 1/8" NPT

1шт.

32

PH01V00014S029

SPACER

1шт.

33

PY01V00034S018

BOLT

1шт.

34

PW01V00043S032

CLAMP

1шт.

35

PY01V00034S018

CYLINDER HEAD

1шт.

PH01V00014R300

REPAIR KIT

Incl. 5 - 9, 13, 16, 17

1шт.

PH01V00017R400

REPAIR KIT

Incl. 1, 24

1шт.

PH01V00017R500

REPAIR KIT

Incl. 2, 24

1шт.
