(08-63[00]) - CYLINDER ASSY, BUCKET

Запчасти Case CX47 (08-63[00]) - CYLINDER ASSY, BUCKET (08) - HYDRAULICS

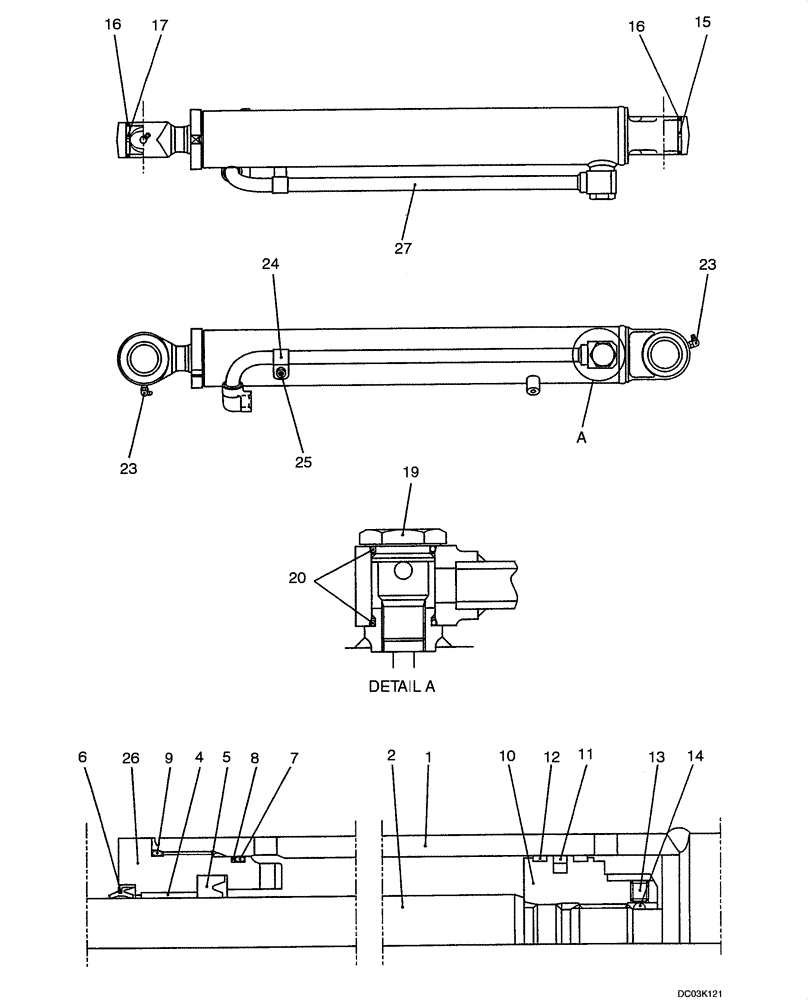

Схема запчастей Case CX47 - (08-63[00]) - CYLINDER ASSY, BUCKET (08) - HYDRAULICS
9
19
20
24
10
25
6
4
15
2
12
8
11
23
13
27
17
16
23
14
7
26
1
16
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH01V00016F3

CYLINDER ASSY.

Bucket Incl. 1 - 27

1шт.

1

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

2

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

4

PX01V00012S004

BUSHING

1шт.

5

2438U477S6

RING

1шт.

6

PH01V00004S006

WIPER

1шт.

7

ZD12G07000

O-RING,69.40mm ID x 75.60mm OD x 3.10mm

1шт.

8

PH01V00016S008

BACK-UP RING

1шт.

9

ZD11G07500

O-RING,74.40mm ID x 80.60mm OD x 3.10mm

1шт.

10

PH01V00016S010

PISTON

1шт.

11

2438U816S19

RING

1шт.

12

PH01V00016S012

RING

2шт.

13

2438U1057S16

SET SCREW

1шт.

14

2436U946S11

BALL

1шт.

15

PW01V01086D1

BUSHING

1шт.

16

2438U1163S25

SEAL

4шт.

17

2438U496S3

BUSHING

1шт.

19

PH01V00014S024

PLUG

1шт.

20

ZD12P02600

O-RING

2шт.

23

ZG91U02000

LUBE NIPPLE

2шт.

24

PY01V00030S031

HOLDER

1шт.

25

LF01V00002S034

BOLT

1шт.

26

PH01V00016S026

CYLINDER HEAD

1шт.

27

PH01V00016S027

TUBE ASSY.

1шт.

PH01V00016R300

REPAIR KIT

Incl. 5 - 9, 11, 12

1шт.

PH01V00016R400

REPAIR KIT

Incl. 1, 15

1шт.

PH01V00016R500

REPAIR KIT

Incl. 2, 17

1шт.
