(08-56[00]) - VALVE ASSY - STRAIGHT TRAVEL (CX36 ASN PX11 - 08901)

Запчасти Case CX36 (08-56[00]) - VALVE ASSY - STRAIGHT TRAVEL (CX36 ASN PX11 - 08901) (08) - HYDRAULICS

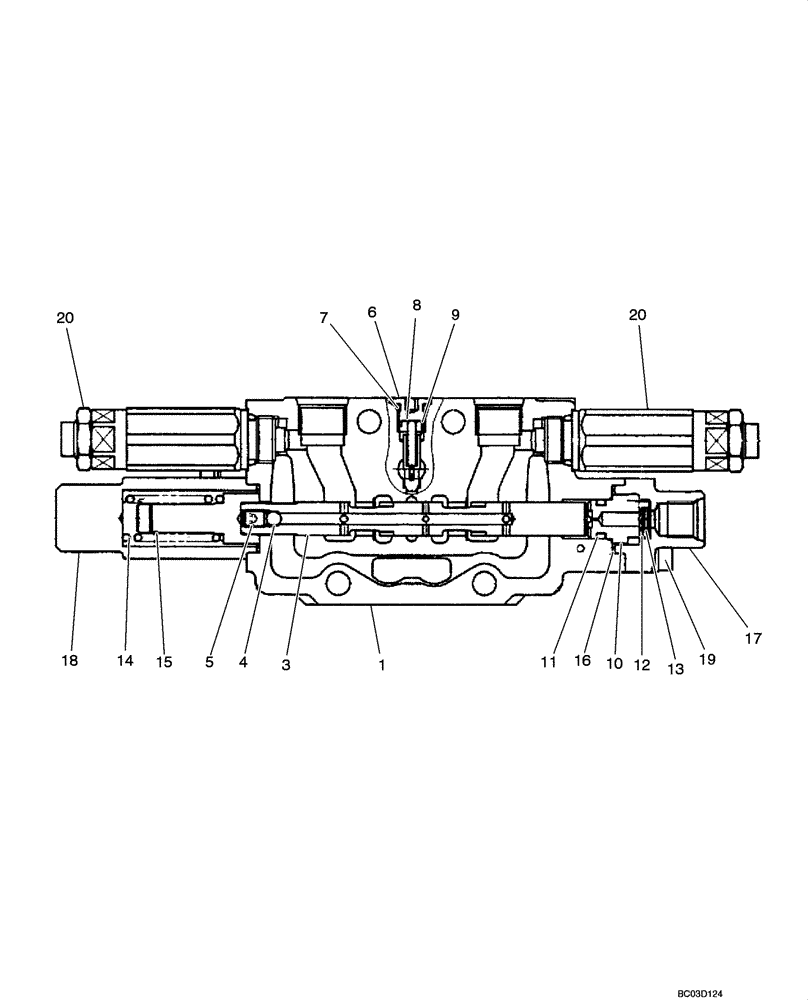

Схема запчастей Case CX36 - (08-56[00]) - VALVE ASSY - STRAIGHT TRAVEL (CX36 ASN PX11 - 08901) (08) - HYDRAULICS
20
15
7
6
10
9
16
17
8
13
4
14
5
1
12
20
19
18
3
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX30V00030F1

VALVE

STRIGHT TRAVEL, Incl. 1 - 20

1шт.

1

NSS

NOT SOLD SEPARAT

Valve, Body

1шт.

PW30V01023R100

SPOOL

Incl 3 - 5

1шт.

3

NSS

NOT SOLD SEPARAT

Spool

1шт.

4

NSS

NOT SOLD SEPARAT

Steel Ball

1шт.

5

NSS

NOT SOLD SEPARAT

Plug

1шт.

6

2436U1460S20

PLUG

2шт.

7

ZD12P00800

O-RING,1.9mm Thk x 7.8mm ID, 90 Duro

2шт.

8

2436U1317S82

SPRING

2шт.

9

2436U1317S81

POPPET

2шт.

10

PW30V01013S009

CASE

1шт.

11

ZD12P01090

O-RING

1шт.

12

2436U1115S24

FILTER

1шт.

13

2483U282S2

RING

1шт.

14

PW30V01013S013

SPRING

1шт.

15

PM30V00027S012

STOP

1шт.

16

PW30V01008S011

O-RING

2шт.

17

PM30V00021S012

COVER

1шт.

18

PM30V00027S015

COVER

1шт.

19

PM30V00021S014

SCREW

4шт.

20

PM22V00005F5

VALVE PRESSURE RELIE

See Figure 08 -63

2шт.
