(08-44[00]) - VALVE ASSY - DOZER BLADE (CX36 ASN PX11-08901)

Запчасти Case CX36 (08-44[00]) - VALVE ASSY - DOZER BLADE (CX36 ASN PX11-08901) (08) - HYDRAULICS

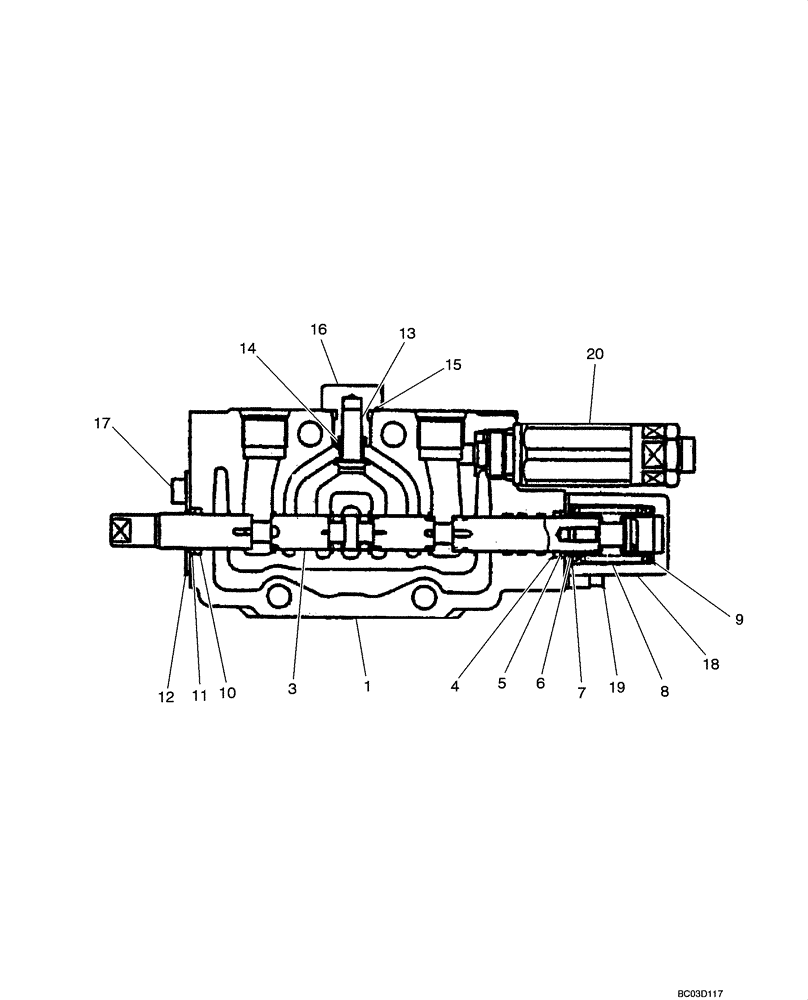

Схема запчастей Case CX36 - (08-44[00]) - VALVE ASSY - DOZER BLADE (CX36 ASN PX11-08901) (08) - HYDRAULICS
6
13
15
20
7
8
16
14
17
4
12
11
19
10
9
1
5
18
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW30V00027F1

VALVE

DOZER, Incl. 1- 20

1шт.

1

NSS

NOT SOLD SEPARAT

Valve, Body

1шт.

PW30V00027R100

REPAIR KIT

Incl. 3 - 9

1шт.

3

NSS

NOT SOLD SEPARAT

Spool

1шт.

4

NSS

NOT SOLD SEPARAT

O-RING

2шт.

5

NSS

NOT SOLD SEPARAT

Dust Wiper

2шт.

6

NSS

NOT SOLD SEPARAT

Seat, Spring

2шт.

7

NSS

NOT SOLD SEPARAT

Spring

2шт.

8

NSS

NOT SOLD SEPARAT

Spring

1шт.

9

NSS

NOT SOLD SEPARAT

End Spool

1шт.

10

ZD11P01200

O-RING

1шт.

11

PH30V00003S004

WIPER

1шт.

12

PH30V00003S005

SPRING SEAT

1шт.

13

PH30V00003S006

POPPET

1шт.

14

PH30V00003S007

SPRING

1шт.

15

ZD12P01100

O-RING

1шт.

16

PH30V00003S009

PLUG

1шт.

17

ZS23C05010

SOCKET,Hex Socket Head, M5 x 10mm

2шт.

18

PH30V00003S011

COVER

1шт.

19

ZS23C05018

SOCKET,Hex Socket Head, M5 x 18mm

2шт.

20

PM22V00005F3

VALVE PRESSURE RELIE

See Figure 08 -63

1шт.
