(08-15[00]) - HYDRAULIC LINES - LOWER (CX36 ASN PX11 - 08901)

Запчасти Case CX36 (08-15[00]) - HYDRAULIC LINES - LOWER (CX36 ASN PX11 - 08901) (08) - HYDRAULICS

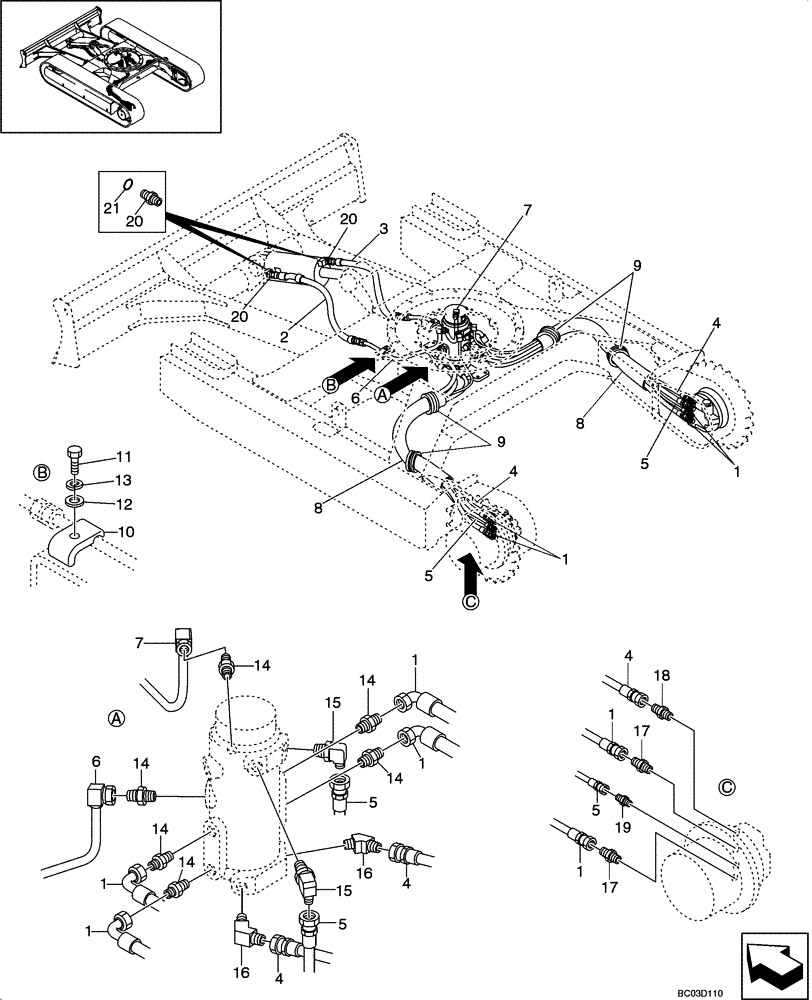

Схема запчастей Case CX36 - (08-15[00]) - HYDRAULIC LINES - LOWER (CX36 ASN PX11 - 08901) (08) - HYDRAULICS
5
15
5
6
2
1
4
5
14
9
5
4
6
1
10
1
3
13
14
5
8
11
12
1
14
8
14
20
19
20
14
16
7
1
9
4
18
15
1
4
4
14
1
20
7
6
1
17
17
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PM02H01011D3

HOSE ASSY.

4шт.

2

PM02H01012D5

HOSE ASSY.

1шт.

3

PM02H01012D4

HOSE ASSY.

1шт.

4

HX23L04120DX

HOSE ASSY.,6.3mm ID x 1200mm L

2шт.

5

PW02H01014D2

HOSE ASSY.

2шт.

6

PW02H01015P1

TUBE

1шт.

7

PW02H01016P1

TUBE

1шт.

8

PW01P01003DE

HOSE

2шт.

9

PX02H001001P1

GROMMET

4шт.

10

PW02F01049P1

CLAMP

2шт.

11

ZS18C08035

SCREW,Hex, M8 x 35mm

2шт.

12

PV01P01007P1

WASHER

2шт.

13

ZW26X08000

LOCK WASHER

2шт.

14

HR25S06006G1

HYD CONNECTOR

6шт.

15

HH35S04004G1

90 ELBOW

2шт.

16

HH45S04004G1

45 ELBOW

2шт.

17

HH25S06008G1

HYD CONNECTOR

4шт.

18

HH25S04004G1

HYD CONNECTOR

2шт.

19

HH25S04002G2

HYD CONNECTOR

2шт.

20

HH25S06006G1

HYD CONNECTOR

Incl. 21

2шт.

21

NSS

NOT SOLD SEPARAT

Washer

2шт.
