(09-49[00]) - DOZER BLADE ( CX36 ASN PX11 - 08901 )

Запчасти Case CX36 (09-49[00]) - DOZER BLADE ( CX36 ASN PX11 - 08901 ) (09) - CHASSIS/ATTACHMENTS

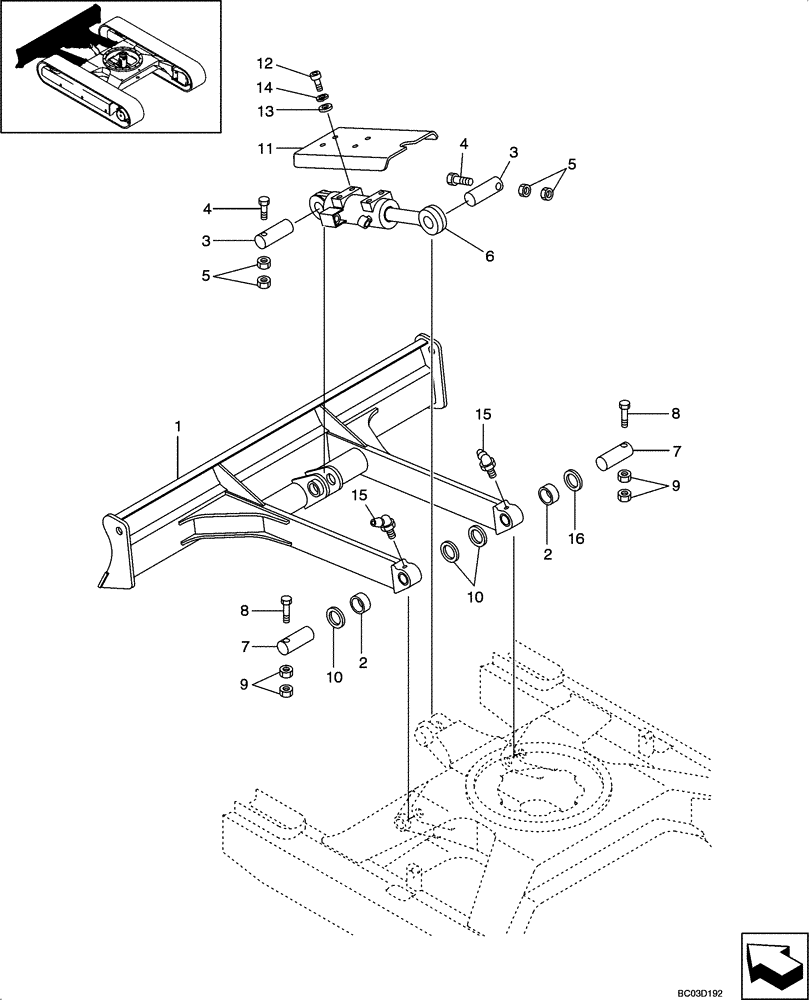

Схема запчастей Case CX36 - (09-49[00]) - DOZER BLADE ( CX36 ASN PX11 - 08901 ) (09) - CHASSIS/ATTACHMENTS
13
2
16
10
6
14
2
9
4
7
11
1
8
4
8
15
9
3
12
7
10
15
3
5
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX51B00053F1

DOZER

Incl. 1, 2

1шт.

1

PX51B00054P1

DOZER

1шт.

2

PW51B01039P1

BUSHING,40mm ID x 50mm OD x 50mm L

2шт.

3

PW51B01029P1

PIN

2шт.

4

ZS18C10085

SCREW,Hex, M10 x 85mm

2шт.

5

ZN18C10008

NUT

4шт.

6

PX01V00033F1

CYLINDER ASSY.

See Figure 08 -84

1шт.

7

PW51B01028P1

PIN,40mm OD x 127mm L

2шт.

8

ZS18C10080

SCREW,Hex, M10 x 80mm

2шт.

9

ZN18C10008

NUT

4шт.

10

PN54D01001D3

SEAL,40mm ID x 50mm OD x 4mm Thk

4шт.

11

PW51B01088P1

COVER

1шт.

12

ZS18C10016

SCREW,Hex, M10 x 16mm

4шт.

13

ZW16X10000

WASHER

4шт.

14

ZW26X10000

LOCK WASHER

4шт.

15

ZG91V02000

LUBE NIPPLE,67 Degree x 1/8" PT

2шт.
