Запчасти Case CX36 (09-34[00]) - CONTROL PEDAL AND LEVER ASSY (09) - CHASSIS/ATTACHMENTS

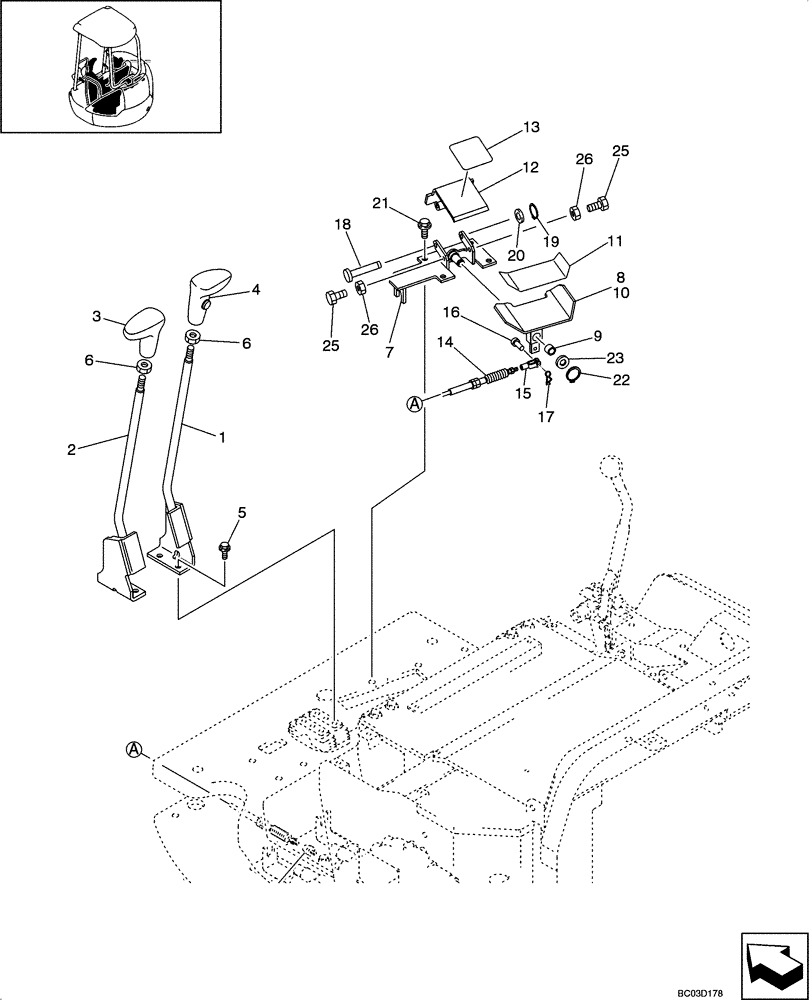

Схема запчастей Case CX36 - (09-34[00]) - CONTROL PEDAL AND LEVER ASSY (09) - CHASSIS/ATTACHMENTS
3
1
9
8
19
22
13
2
16
15
4
26
6
7
5
25
14
10
21
17
6
25
20
23
11
12
18
26

Артикул

Название

Примечание

Количество

PM50M00004F1

LEVER ASSY.

Incl. 1 - 6

1шт.

1

YT50M01017P12

LEVER ASSY.

1шт.

2

YT50M01016P1

LEVER

1шт.

3

YN03M01040P1

GRIP

1шт.

4

YN03M01286F1

GRIP

Assy, Incl 4-1 - 4-3

1шт.

4-1

YN03M01286S001

GRIP

No ref#

1шт.

4-2

YN03M01286S002

SWITCH

No ref#

1шт.

4-3

YN03M01286S003

CAP

No ref#

1шт.

5

PA21C01133P1

BOLT

4шт.

6

2420Z1232

NUT

2шт.

7

PM03M01310P1

SUPPORT

1шт.

PM55M00005F1

PEDAL ASSY.

Incl. 8 - 10

1шт.

8

PM55M01007F3

PEDAL

1шт.

9

2405R312D1415

BUSHING

1шт.

10

PM55M01006P3

LEVER ASSY.

1шт.

11

PM55M01002P1

SHEET

1шт.

PM03M01277F1

COVER ASSY

Incl. 12, 13

1шт.

12

PM03M01294P1

COVER

1шт.

13

PM03M01309P1

SHEET

1шт.

14

PM03M01448D2

CABLE ASSY.

1шт.

15

PM03M01451P1

ROD

1шт.

16

ZP45X06018

PIN

1шт.

17

2419R9D1

COTTER PIN

1шт.

18

PM03M01308P1

PIN

1шт.

19

ZR36X00700

RING

1шт.

20

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

1шт.

21

ZM22C08020

BOLT

4шт.

22

ZR36X01200

RING

1шт.

23

ZW16X14000

WASHER

1шт.

24

2420R736D2

END

1шт.

25

ZS18C08025

SCREW,Hex, M8 x 25mm

2шт.

26

ZN18C08007

NUT

2шт.

Выбрано товаров: 32
