(09-30[00]) - CONTROL BOX ASSY - LEFT HAND

Запчасти Case CX36 (09-30[00]) - CONTROL BOX ASSY - LEFT HAND (09) - CHASSIS/ATTACHMENTS

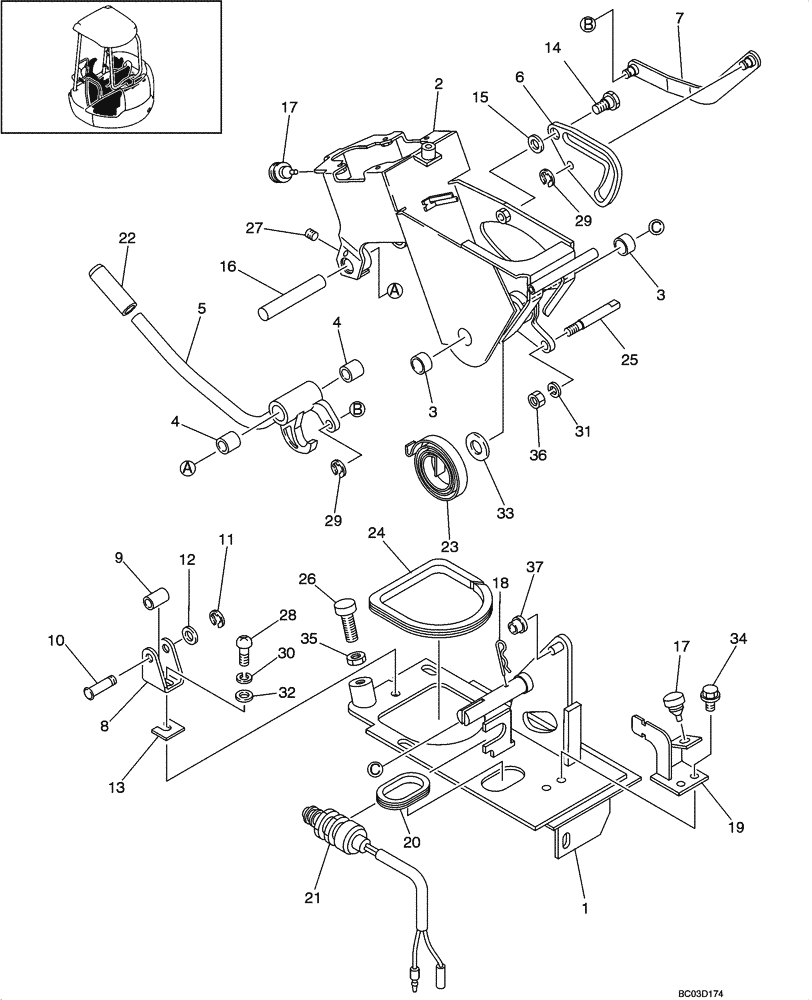

Схема запчастей Case CX36 - (09-30[00]) - CONTROL BOX ASSY - LEFT HAND (09) - CHASSIS/ATTACHMENTS
6
12
4
35
14
7
13
3
19
32
28
26
4
24
17
33
11
29
2
10
8
20
9
21
1
15
37
22
25
5
16
17
18
29
31
34
23
3
30
27
36
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PM03M00029F1

CONTROL

L.H. Incl. 1 - 37

1шт.

1

PH03M01417P1

SUPPORT

1шт.

PM03M01494F1

BOX

Incl. 2, 3

1шт.

2

PM03M01493P1

BOX

1шт.

3

2405R312D1610

BUSHING

2шт.

PM03M01191F2

LOCK

Incl. 4, 5

1шт.

4

2405R312D1215

BUSHING

2шт.

5

PM03M01190P2

LOCK

1шт.

6

PW03M01219P1

PLATE

1шт.

7

PW03M01218P2

ROD

1шт.

PH03M01419F1

SUPPORT

Incl. 8 - 12

1шт.

8

PH03M01420P1

SUPPORT

1шт.

9

YT03M01066P1

ROLLER,12.7mm OD x 19mm L

1шт.

10

YT03M01065P1

PIN

1шт.

11

ZR36X00700

RING

1шт.

12

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

1шт.

13

YT03M01144P1

SHIM

1шт.

14

PA03M01070P1

SHAFT

1шт.

15

PA03M01171P1

WASHER

1шт.

16

PA03M01073P1

SHAFT

1шт.

17

PA03M01013P1

RUBBER

2шт.

18

2419R9D6

PIN

1шт.

19

PM03M01474P1

SUPPORT

1шт.

20

PW03M01229P1

GROMMET

1шт.

21

PA50S00001P1

LIMIT SWITCH

1шт.

22

2414Z270D1

CAP

1шт.

23

PH03M01017P1

SPRING

1шт.

24

PH03M01418P1

CLAMP

1шт.

25

PM03M01303P1

PIN

1шт.

26

PY06C01040P1

STOP

1шт.

27

ZS83C05006

SET SCREW

M5 x 6

1шт.

28

PM03M01471D2

CAPSCREW,BHD, M8

1шт.

29

ZR36X00700

RING

2шт.

30

ZW26K08000

LOCK WASHER

1шт.

31

ZW26X08000

LOCK WASHER

1шт.

32

ZW16K08000

WASHER,8mm ID x 15.5mm OD x 1.6mm Thk

1шт.

33

ZW16H16000

WASHER

1шт.

34

PA41C01006D3

BOLT

2шт.

35

ZN18F10008

NUT

1шт.

36

ZN18C08007

NUT

1шт.

37

YT03M01099P1

ROLLER

1шт.
