Запчасти Case CX36 (09-28[00]) - STAND CONTROL - CANOPY (09) - CHASSIS/ATTACHMENTS

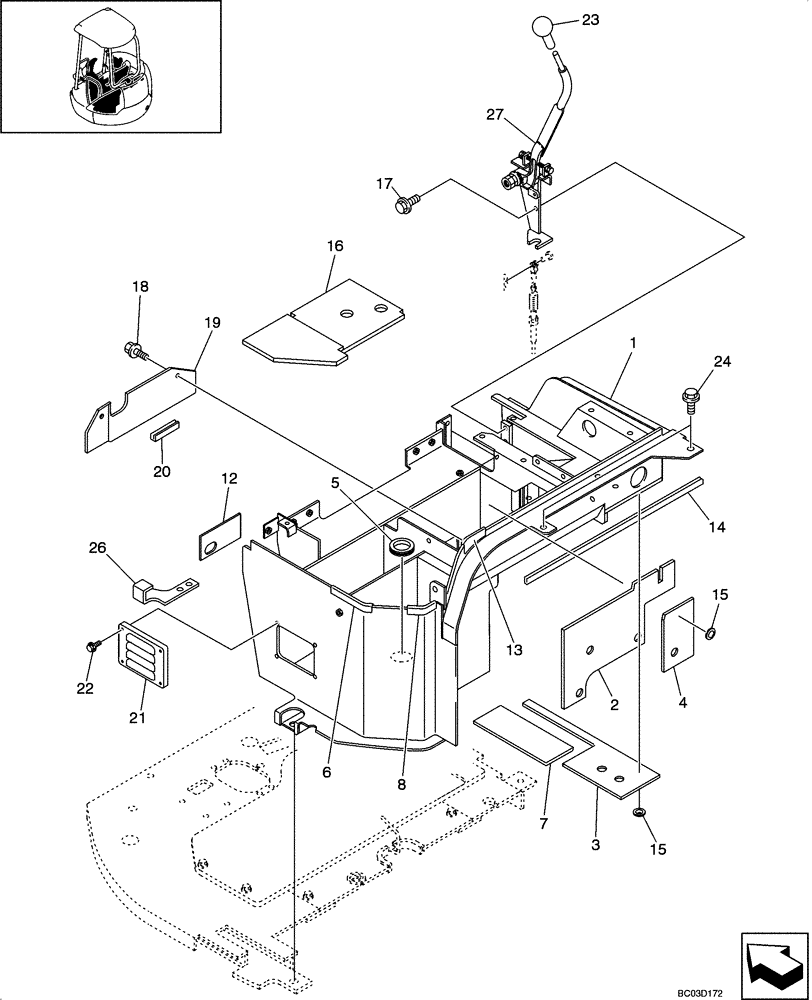

Схема запчастей Case CX36 - (09-28[00]) - STAND CONTROL - CANOPY (09) - CHASSIS/ATTACHMENTS
21
23
20
16
19
8
17
14
12
15
7
1
18
15
3
26
2
13
22
5
6
4
24
27

Артикул

Название

Примечание

Количество

PW03M01237F1

STAND

Incl. 1 - 15

1шт.

1

PW03M01251P1

STAND

1шт.

2

PW03M01279P1

FOAM INSULATION

1шт.

3

PW03M01253P1

FOAM INSULATION

1шт.

4

PW03M01280P1

FOAM INSULATION

1шт.

5

YN25M01045P1

GROMMET

1шт.

6

PN02C01004D6

SEAL PROTECTION

1шт.

7

PM03M01470P1

FOAM INSULATION

1шт.

8

PM22C01020DB

TRIM PANEL

1шт.

12

PM03M01365P1

RUBBER SLEEVE

1шт.

13

PW03M01214P1

FOAM INSULATION

1шт.

14

PW03M01215P1

FOAM INSULATION

1шт.

15

2418T8864

WASHER

19шт.

16

PW03M01275P1

COVER

1шт.

17

ZM22C08016

BOLT

2шт.

18

ZM22C08020

BOLT

2шт.

PW03M01255F1

COVER ASSY

Incl. 19, 20

1шт.

19

PW03M01254P1

COVER

1шт.

20

YA21C01019D2

CAP

1шт.

21

PM03M01311P1

COVER

1шт.

22

PA03M01165D2

BOLT

4шт.

23

PV03M01043P1

HANDLE GRIP

1шт.

24

ZM22C12040

BOLT

2шт.

25

PA03C01093D2

CAP

1шт.

26

PM03M01475P1

PLATE

1шт.

27

YHJ03M01046F3

LEVER

See Figure 09 -32

1шт.

27-1

PM03M01448D1

CABLE ASSY.

Dozer Control

1шт.

Выбрано товаров: 27
