(08-43[00]) - VALVE ASSY - DOZER BLADE (CX31 ASN PW10-22001)

Запчасти Case CX31 (08-43[00]) - VALVE ASSY - DOZER BLADE (CX31 ASN PW10-22001) (08) - HYDRAULICS

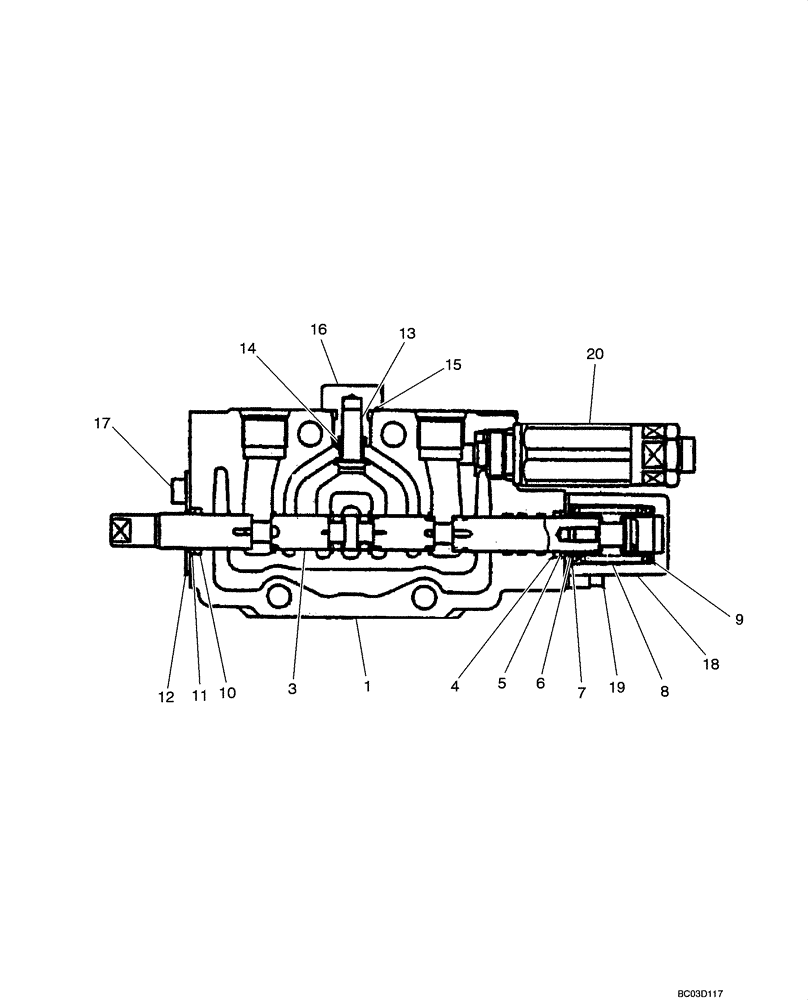

Схема запчастей Case CX31 - (08-43[00]) - VALVE ASSY - DOZER BLADE (CX31 ASN PW10-22001) (08) - HYDRAULICS
4
17
7
10
3
18
14
15
16
11
5
20
13
12
9
6
8
19
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

Valve, Body

1шт.

3

NSS

NOT SOLD SEPARAT

Spool

1шт.

4

NSS

NOT SOLD SEPARAT

O-RING

2шт.

5

NSS

NOT SOLD SEPARAT

Dust Wiper

2шт.

6

NSS

NOT SOLD SEPARAT

Seat, Spring

2шт.

7

NSS

NOT SOLD SEPARAT

Spring

2шт.

8

NSS

NOT SOLD SEPARAT

Spring

1шт.

9

NSS

NOT SOLD SEPARAT

End Spool

1шт.

10

ZD11P01200

O-RING

1шт.

11

PH30V00003S004

WIPER

1шт.

12

PH30V00003S005

SPRING SEAT

1шт.

13

PH30V00003S006

POPPET

1шт.

14

PH30V00003S007

SPRING

1шт.

15

ZD12P01100

O-RING

1шт.

16

PH30V00003S009

PLUG

1шт.

17

ZS23C05010

SOCKET,Hex Socket Head, M5 x 10mm

2шт.

18

PH30V00003S011

COVER

1шт.

19

ZS23C05018

SOCKET,Hex Socket Head, M5 x 18mm

2шт.

20

PM22V00005F3

VALVE PRESSURE RELIE

See Figure 08 -63

1шт.
