(08-39[00]) - VALVE MOUNTING (CX31 ASN PW10 - 22001)

Запчасти Case CX31 (08-39[00]) - VALVE MOUNTING (CX31 ASN PW10 - 22001) (08) - HYDRAULICS

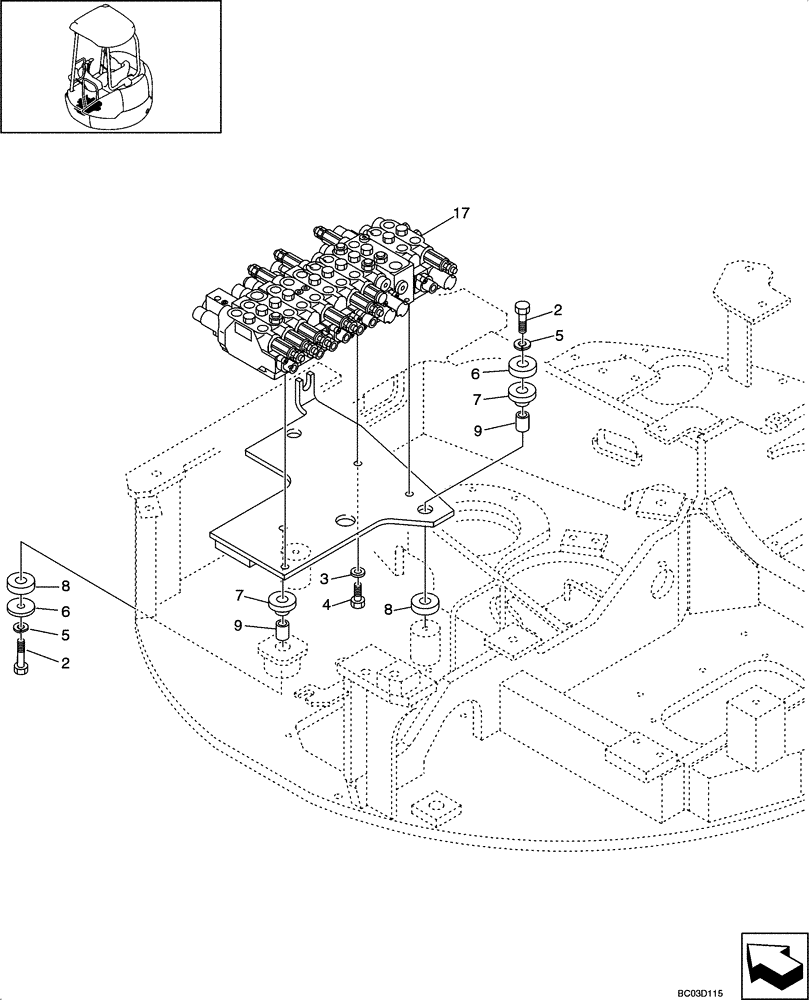

Схема запчастей Case CX31 - (08-39[00]) - VALVE MOUNTING (CX31 ASN PW10 - 22001) (08) - HYDRAULICS
7
9
6
9
5
7
3
8
17
2
8
5
6
4
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

ZS18C10050

SCREW,Hex, M10 x 50mm

3шт.

3

ZW16H10000

WASHER

3шт.

4

ZS18C10025

SCREW,Hex, M10 x 25mm

3шт.

5

ZW26X10000

LOCK WASHER

3шт.

6

2418T21137

WASHER

3шт.

7

PM64H01035P1

RUBBER

3шт.

8

2416Z649

CUSHION

3шт.

9

2418T17903D9

SPACER

3шт.

16

PV64H01041P1

BRACKET

1шт.

17

PW30V00041F2

VALVE

See Figure 08 -41

1шт.
