(08-22[00]) - PUMP ASSY

Запчасти Case CX31 (08-22[00]) - PUMP ASSY (08) - HYDRAULICS

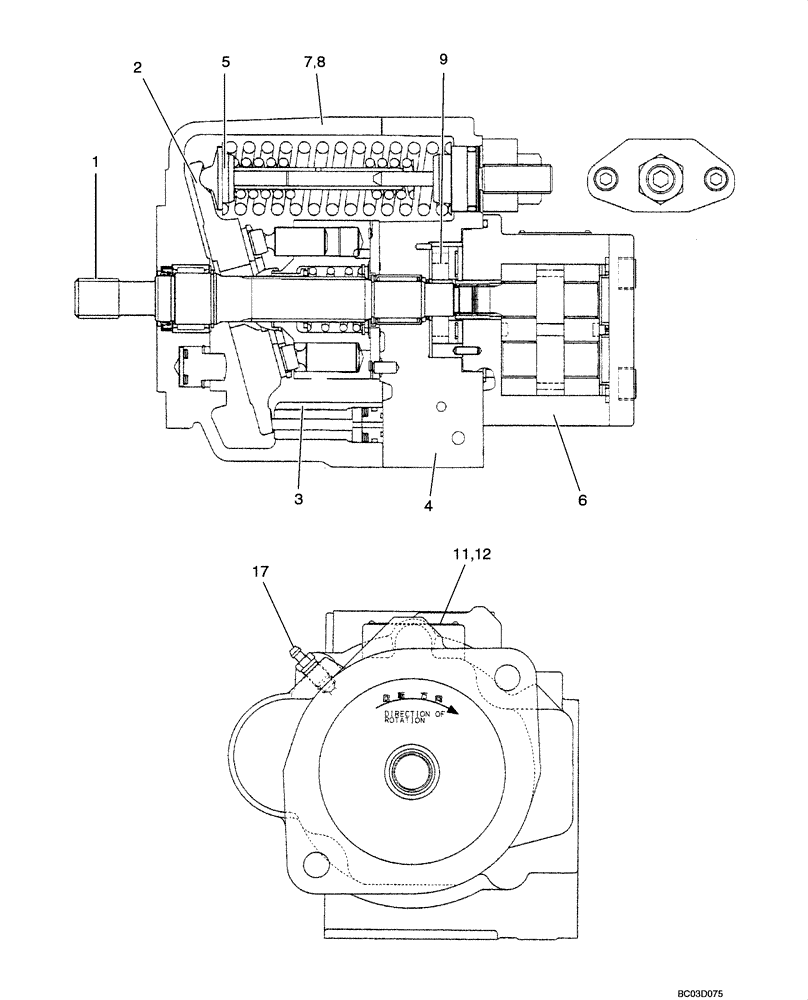

Схема запчастей Case CX31 - (08-22[00]) - PUMP ASSY (08) - HYDRAULICS
1
17
3
6
9
7
4
8
11
12
5
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW10V00013F1

HYDRAULIC PUMP

CX31 Incl. 1 - 11, 17

1шт.

PW10V00013F2

HYDRAULIC PUMP

CX36 Incl. 1 - 10 ,12, 17

1шт.

1

PW10V01001F1

SHAFT

See Figure 08 -23

1шт.

2

PW10V01002F1

BLOCK

See Figure 08 -24

1шт.

3

PW10V01003F1

PISTON

See Figure 08 -25

1шт.

4

PW10V01004F1

COVER

See Figure 08 -26

1шт.

5

PW10V01005P1

SPRING

See Figure 08 -27

1шт.

6

PW10V01006F1

PUMP

See Figure 08 -28

1шт.

7

PW10V01007F1

BODY

CX31 Only, See Figure 08 -29

1шт.

8

PW10V01007F2

BODY

CX36 Only, See Figure 08 -29

1шт.

9

PW10V01008F1

PUMP

See Figure 08 -30

1шт.

11

PM10 V00013S011

NAME PLATE, CX36 Only

1шт.

12

PW10V00013S012

LABEL

CX36 Only

1шт.

17

PY10V00007S017

BREATHER

1шт.
