(08-20[00]) - HYDRAULIC LINES - ARM (CX31 ASN PW10 - 22001)

Запчасти Case CX31 (08-20[00]) - HYDRAULIC LINES - ARM (CX31 ASN PW10 - 22001) (08) - HYDRAULICS

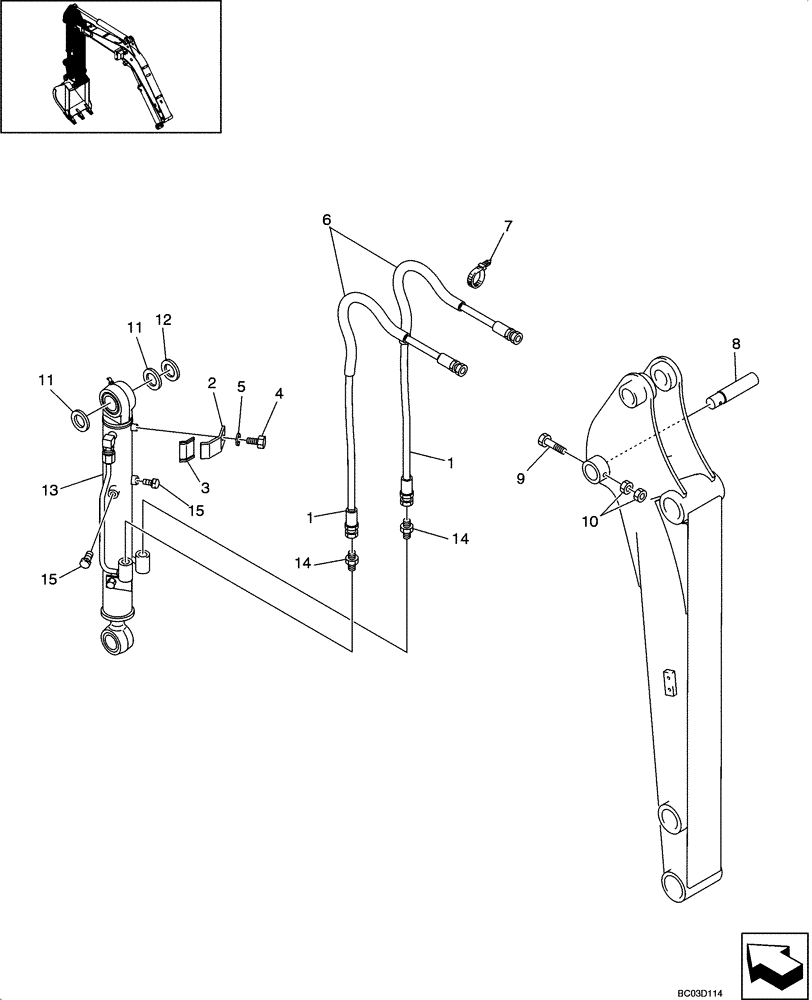

Схема запчастей Case CX31 - (08-20[00]) - HYDRAULIC LINES - ARM (CX31 ASN PW10 - 22001) (08) - HYDRAULICS
5
10
15
7
8
1
13
12
1
6
2
3
4
15
11
11
14
9
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PM42H01042D4

HOSE ASSY.,9.5mm ID x 1300mm L

2шт.

2

PW43H01016P2

CLAMP

1шт.

3

PW43H01018P1

RUBBER JOINT

1шт.

4

ZS18C10020

SCREW,Hex, M10 x 20mm

1шт.

5

ZW26X10000

LOCK WASHER

1шт.

6

2414Z199D60

PROTECTIVE SLEEVE

2шт.

7

PY01P01043D8

CABLE TIE,102mm L

1шт.

8

PW12B01220P1

PIN

1шт.

9

HS18C10080G3

BOLT

1шт.

10

ZN18C10008

NUT

2шт.

11

PR02B01107P1

SHIM,0.5mm Thk

2шт.

12

PR02B01123D1

SHIM,0.9mm Thk

1шт.

13

PW01V00046F1

CYLINDER

Bucket, See Figure 08 -82

1шт.

14

HH25S06006G1

HYD CONNECTOR

2шт.

15

PV02B01073D4

CAP

2шт.
