(08-16[00]) - HYDRAULIC LINES - BOOM (CX31 ASN PW10 - 22001)

Запчасти Case CX31 (08-16[00]) - HYDRAULIC LINES - BOOM (CX31 ASN PW10 - 22001) (08) - HYDRAULICS

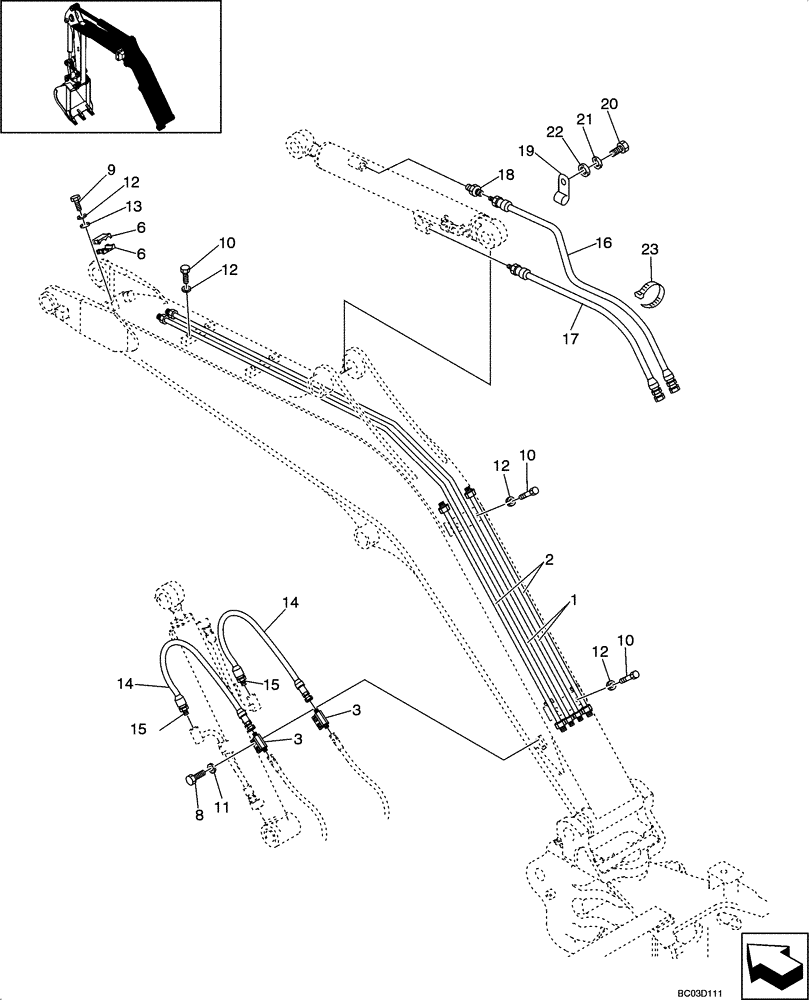

Схема запчастей Case CX31 - (08-16[00]) - HYDRAULIC LINES - BOOM (CX31 ASN PW10 - 22001) (08) - HYDRAULICS
14
22
12
15
3
9
18
10
12
11
17
10
1
20
21
6
23
2
15
12
8
12
6
19
10
16
13
14
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PW42H01032P1

TUBE

2шт.

2

PW42H01014P1

TUBE

2шт.

3

PM42H01056P1

HYD CONNECTOR

2шт.

6

PM42H01063P1

RUBBER

2шт.

8

ZS18C08016

SCREW,Hex, M8 x 16mm

4шт.

9

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

10

ZS18C10040

SCREW,Hex, M10 x 40mm

8шт.

11

ZW26X08000

LOCK WASHER

4шт.

12

ZW26X10000

LOCK WASHER

10шт.

13

ZW16X10000

WASHER

2шт.

14

PW42H01025D3

HOSE ASSY.

2шт.

15

HH25S06006G1

HYD CONNECTOR

2шт.

16

PW42H01025D5

HOSE ASSY.

1шт.

17

PM42H01068D8

HOSE ASSY.

1шт.

18

HH25S06006G1

HYD CONNECTOR

1шт.

19

ZC46X19011

CLIP

1шт.

20

ZS18C08020

SCREW,Hex, M8 x 20mm

1шт.

21

ZW26X08000

LOCK WASHER

1шт.

22

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

1шт.

23

PY01P01043D8

CABLE TIE,102mm L

1шт.
