Запчасти Case CX31 (08-11[00]) - HYDRAULICS - PILOT CONTROL LINES, TRAVEL ALARM (08) - HYDRAULICS

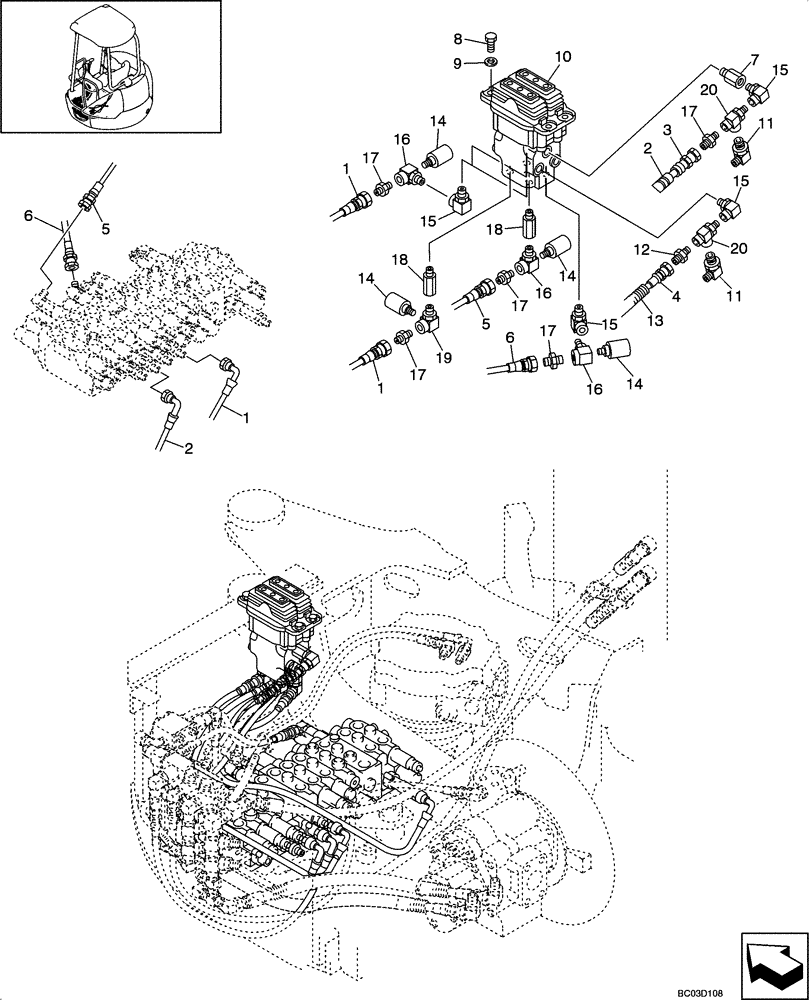

Схема запчастей Case CX31 - (08-11[00]) - HYDRAULICS - PILOT CONTROL LINES, TRAVEL ALARM (08) - HYDRAULICS
17
13
14
14
17
16
15
20
17
4
2
15
3
1
10
11
6
14
5
15
16
8
1
19
17
5
18
7
14
17
6
20
18
2
12
16
1
15
11
9

Артикул

Название

Примечание

Количество

.

PW53E00001F1

KIT

Travel Alarm Kit, Incl 11, 14 - 19

1шт.

1

HX33L03076DX

HOSE ASSY.

2шт.

2

PU13E01010D7

TUBE

1шт.

3

HX22L04046DX

HOSE

1шт.

4

HX24L04048DX

HOSE ASSY.

1шт.

5

HX33L03024DX

HOSE ASSY.

1шт.

6

HX33L03020DX

HOSE ASSY.

1шт.

7

2444T2524

HYD CONNECTOR

1шт.

8

ZS18C08025

SCREW,Hex, M8 x 25mm

4шт.

9

ZW16H08000

WASHER

4шт.

10

PM30V00019F1

PILOT VALVE

See Figure 08 -67

1шт.

11

HH35S04004G1

90 ELBOW

2шт.

12

HH35S04004G3

HYD CONNECTOR

1шт.

13

2418R676D5

TUBE

1шт.

14

GB50S00049F1

PRESSURE SWITCH

Travel Alarm

4шт.

15

2444Z2894

90 ELBOW

4шт.

16

2444Z3836

ELBOW

3шт.

17

HH25S04004G1

HYD CONNECTOR

5шт.

18

2444T2524D2

HYD CONNECTOR

2шт.

19

2444Z3306

ELBOW

1шт.

20

HH55Q04004G1

TEE,1/4" ORB x 1/4" JIC x 1/4" JIC

2шт.

Выбрано товаров: 21
