Запчасти Case CX31 (08-05[00]) - HYDRAULIC LINES - UPPER (NIBBLER & BREAKER) (08) - HYDRAULICS

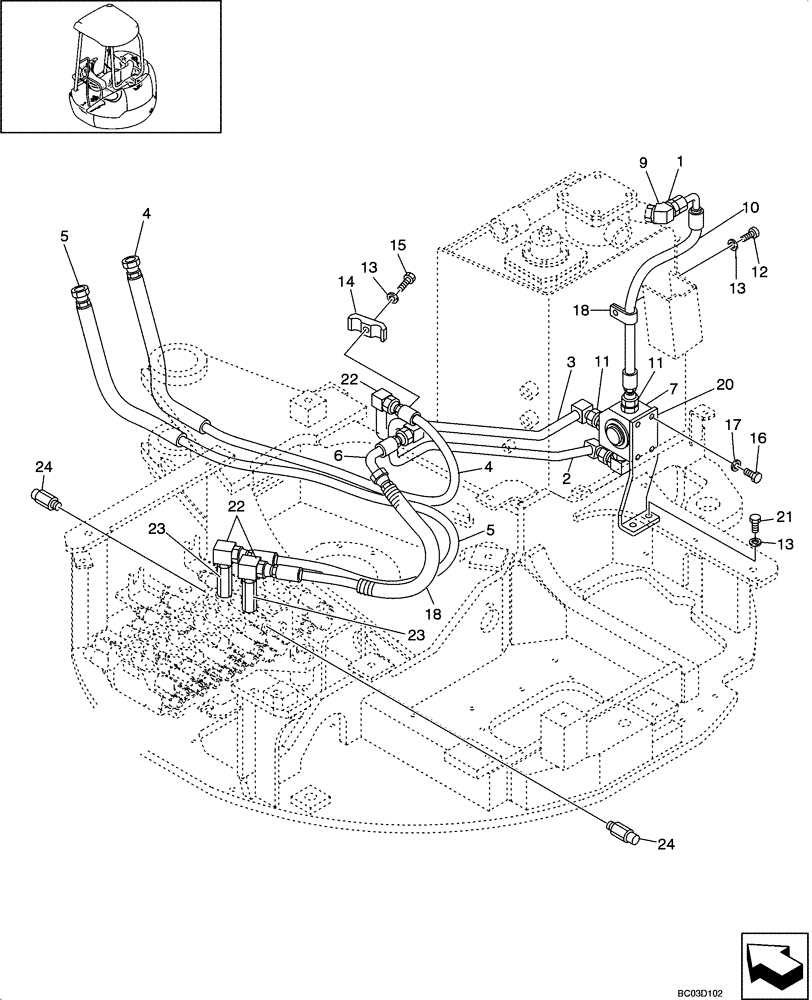

Схема запчастей Case CX31 - (08-05[00]) - HYDRAULIC LINES - UPPER (NIBBLER & BREAKER) (08) - HYDRAULICS
5
2
4
21
24
23
13
3
22
5
13
4
7
15
18
16
17
14
9
6
11
13
1
24
17
23
11
10
12
22
18

Артикул

Название

Примечание

Количество

1

HH25S08008G1

HYD CONNECTOR

1шт.

2

PW03H01097P1

TUBE

1шт.

3

PW03H01098P1

TUBE

1шт.

4

PM03H01087D3

HOSE

1шт.

5

PM03H01087D5

HOSE

1шт.

6

HX35L08086DX

HOSE

1шт.

7

PA30V00005F1

VALVE

See Figure 08 -75

1шт.

8

ZC46Z19011

CLIP

1шт.

9

2444Z3715

90 ELBOW

3шт.

10

HX22L08054DX

HOSE

1шт.

11

HH25S08006G2

HYD CONNECTOR

2шт.

12

ZS18C10016

SCREW,Hex, M10 x 16mm

1шт.

13

ZW16H10000

WASHER

4шт.

14

PM03H01084P1

CLAMP

1шт.

15

ZS18C10040

SCREW,Hex, M10 x 40mm

1шт.

16

ZS18C08020

SCREW,Hex, M8 x 20mm

4шт.

17

ZW16H08000

WASHER

4шт.

18

2418Z1333D1

PROTECTIVE SLEEVE,19.5mm ID x 23.8mm OD x 250mm Length

1шт.

20

PW03H01096P1

BRACKET

1шт.

21

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

22

HH35S08006G1

90 ELBOW

3шт.

23

2444Z3711

HYD CONNECTOR

2шт.

24

PM22V00005F3

VALVE PRESSURE RELIE

See Figure 08 -63

2шт.

Выбрано товаров: 23
