(08-80[00]) - CYLINDER ASSY, ARM (CX31 ASN PW10 - 22001)

Запчасти Case CX31 (08-80[00]) - CYLINDER ASSY, ARM (CX31 ASN PW10 - 22001) (08) - HYDRAULICS

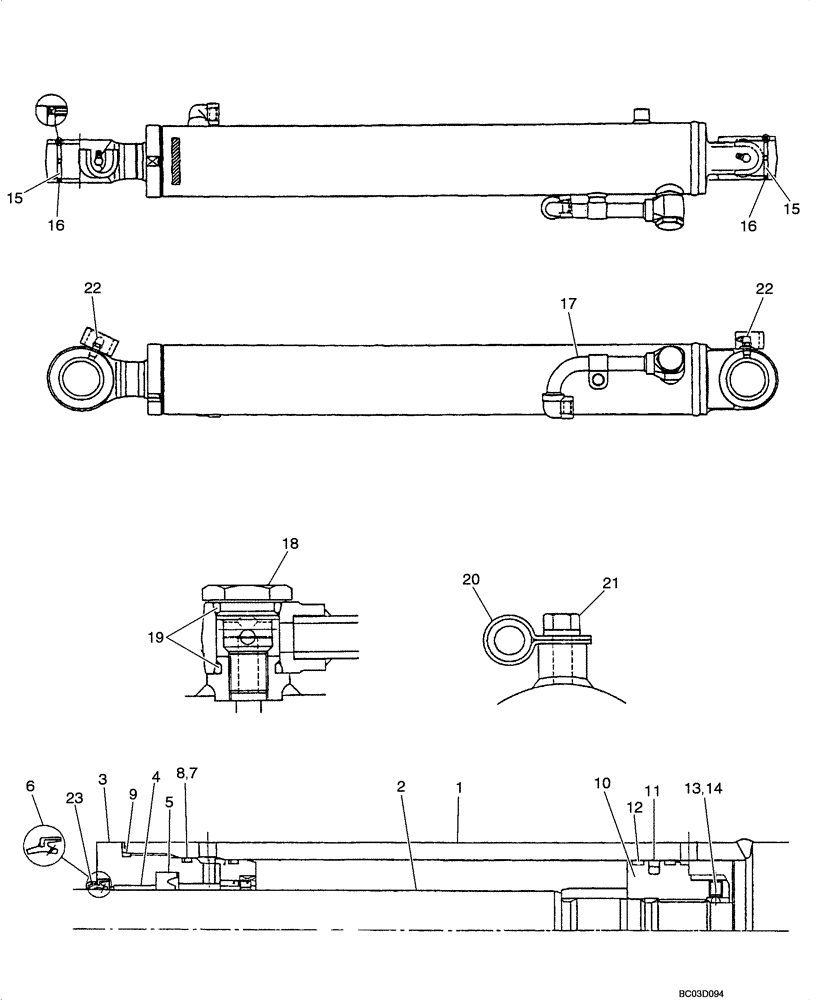

Схема запчастей Case CX31 - (08-80[00]) - CYLINDER ASSY, ARM (CX31 ASN PW10 - 22001) (08) - HYDRAULICS
8
22
19
4
21
7
15
14
1
17
15
18
22
12
11
23
20
16
16
3
9
2
6
13
10
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW01V00051F2

CYLINDER ASSY.

Incl. 1 - 23

1шт.

1

NSS

NOT SOLD SEPARAT

Cylinder Tube Assy.

1шт.

2

NSS

NOT SOLD SEPARAT

Piston Rod Assy.

1шт.

3

PW01V00045S003

CYLINDER HEAD

1шт.

4

PW01V00010S004

BUSHING

1шт.

5

2438U635S3

RING

1шт.

6

PH01V00006S006

RING

1шт.

7

ZD12G07000

O-RING,69.40mm ID x 75.60mm OD x 3.10mm

1шт.

8

PH01V00016S008

BACK-UP RING

1шт.

9

ZD11G07500

O-RING,74.40mm ID x 80.60mm OD x 3.10mm

1шт.

10

PW01V00045S015

PISTON

1шт.

11

2438U816S19

RING

1шт.

12

PH01V00016S012

RING

1шт.

13

2438U1057S16

SET SCREW

1шт.

14

2436U946S11

BALL

1шт.

15

PW01V01086D2

BUSHING

1шт.

16

2438U1163S25

SEAL

1шт.

17

PW01V00045S022

PIPE ASSY.

1шт.

18

PH01V00017S027

PLUG

1шт.

19

ZD12P02290

O-RING

1шт.

20

PW01V00043S226

HOLDER

1шт.

21

PH01V00014S027

BOLT

1шт.

22

ZG91U02000

LUBE NIPPLE

2шт.

23

PW01V00043S030

CAP

1шт.

PW01V00051R100

REPAIR KIT

Piston Side, Incl.1, 15

1шт.

PW01V00051R200

REPAIR KIT

Rod Side, Incl. 2, 15

1шт.

PW01V00051R300

REPAIR KIT

Incl. 5 -9, 11, 12

1шт.
