(08-17[00]) - HYDRAULIC LINES - BOOM (NIBBLER & BREAKER)

Запчасти Case CX25 (08-17[00]) - HYDRAULIC LINES - BOOM (NIBBLER & BREAKER) (08) - HYDRAULICS

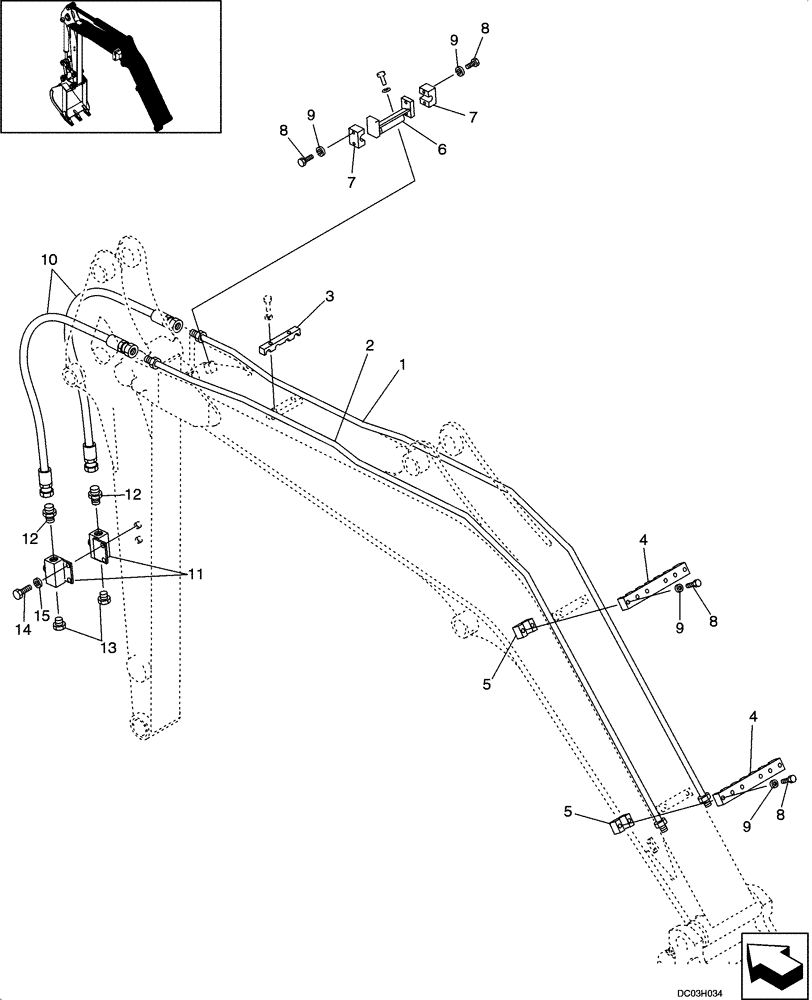

Схема запчастей Case CX25 - (08-17[00]) - HYDRAULIC LINES - BOOM (NIBBLER & BREAKER) (08) - HYDRAULICS
13
6
10
8
8
9
4
7
11
8
5
7
4
12
9
1
14
9
2
3
5
15
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

PM42H01049P1

CLAMP

1шт.

4

PM42H01051P1

CLAMP

2шт.

5

PM42H01052P1

CLAMP

4шт.

7

PW42H01012P1

CLAMP

2шт.

8

ZS18C08040

SCREW,Hex, M8 x 40mm

12шт.

9

ZW26X08000

LOCK WASHER

12шт.

10

HX55L08076DY

HOSE ASSY.

2шт.

11

PF25V00001F1

VALVE

See Figure 08 -56

2шт.

12

HH25S08008G1

HYD CONNECTOR

2шт.

13

ZE72X08000

PLUG

2шт.

14

ZS18C08016

SCREW,Hex, M8 x 16mm

4шт.

15

ZW26X08000

LOCK WASHER

4шт.

Выбрано товаров: 12
