(08-14[00]) - HYDRAULIC LINES - VALVE, SOLENOID - SWING

Запчасти Case CX25 (08-14[00]) - HYDRAULIC LINES - VALVE, SOLENOID - SWING (08) - HYDRAULICS

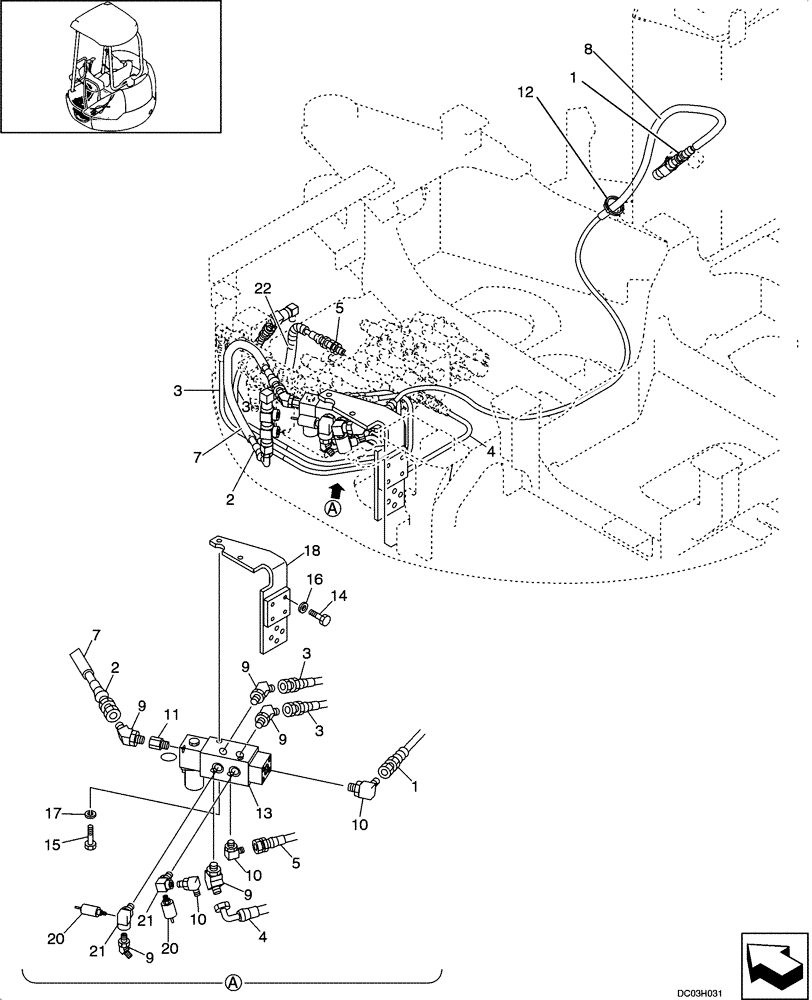

Схема запчастей Case CX25 - (08-14[00]) - HYDRAULIC LINES - VALVE, SOLENOID - SWING (08) - HYDRAULICS
7
5
17
9
8
3
10
10
20
4
16
7
18
5
3
21
12
9
20
15
22
3
4
1
10
9
21
2
9
1
2
14
9
11
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

HX22L04140DX

HOSE ASSY.

1шт.

2

HX34L04048DX

HOSE ASSY.

1шт.

3

HX23L03084DX

HOSE ASSY.

2шт.

4

HX33L03054DX

HOSE ASSY.

1шт.

5

HX23L03090DX

HOSE ASSY.

1шт.

7

PU13E01002D7

TUBE

1шт.

8

2418Z1333D2

PROTECTIVE SLEEVE,19.5mm ID x 23.8mm OD x 900mm Length

1шт.

9

HH45S04004G1

45 ELBOW

5шт.

10

HH35S04004G1

90 ELBOW

3шт.

11

HH25R04004G5

HYD CONNECTOR

1шт.

12

PY01P01043D3

CABLE TIE,188mm L

1шт.

13

PE35V00001F1

SOLENOID VALVE

(Used for Slew/Swing Select)

1шт.

14

ZS18C08035

SCREW,Hex, M8 x 35mm

4шт.

15

ZS28C10065

SCREW,Hex Socket Head, M10 x 65mm

2шт.

16

ZW16H08000

WASHER

4шт.

17

ZW26K10000

LOCK WASHER

2шт.

20

GB50S00049F1

PRESSURE SWITCH

(Used for Extra, JIB)

2шт.

21

PV64H01034P1

ELBOW

2шт.

22

2418R676D9

TUBE

1шт.
