(08-10[00]) - HYDRAULICS - PILOT CONTROL LINES, TRAVEL

Запчасти Case CX25 (08-10[00]) - HYDRAULICS - PILOT CONTROL LINES, TRAVEL (08) - HYDRAULICS

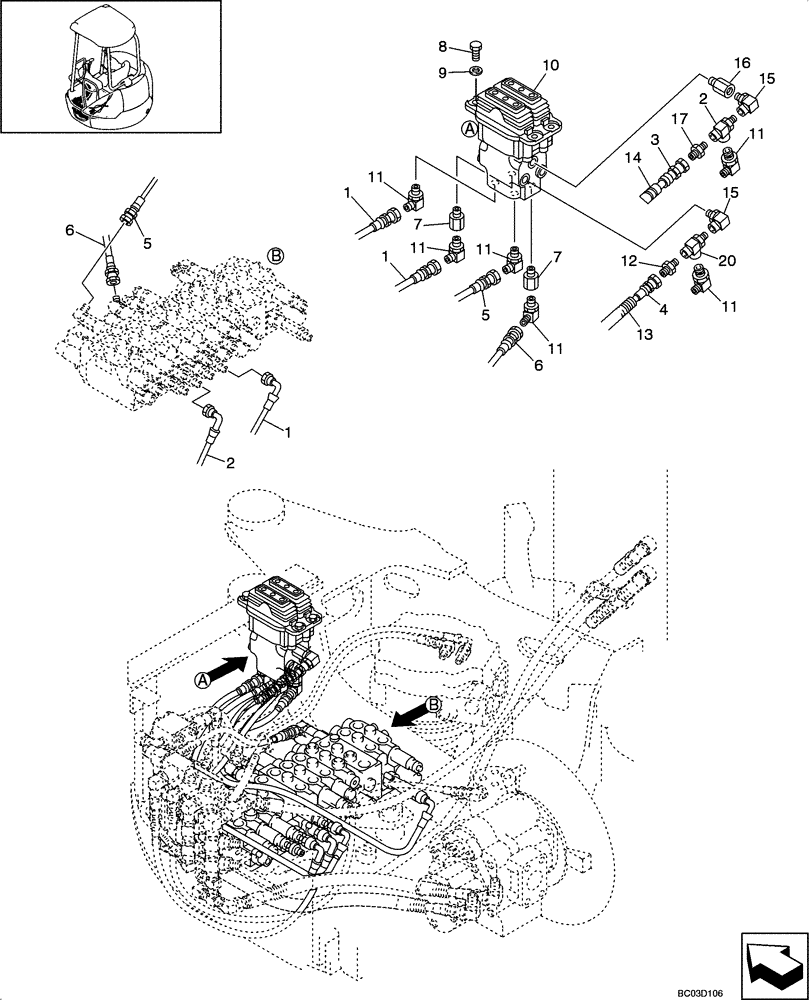

Схема запчастей Case CX25 - (08-10[00]) - HYDRAULICS - PILOT CONTROL LINES, TRAVEL (08) - HYDRAULICS
13
4
11
8
15
3
2
17
5
1
9
6
11
11
14
11
2
11
6
20
1
11
12
7
10
16
7
5
15
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

HX33L03076DX

HOSE ASSY.

2шт.

2

HH55Q04004G1

TEE,1/4" ORB x 1/4" JIC x 1/4" JIC

2шт.

3

HX22L04046DX

HOSE

1шт.

4

HX24L04048DX

HOSE ASSY.

1шт.

5

HX33L03024DX

HOSE ASSY.

1шт.

6

HX33L03020DX

HOSE ASSY.

1шт.

7

2444Z2525

HYD CONNECTOR

2шт.

8

ZS18C08025

SCREW,Hex, M8 x 25mm

4шт.

9

ZW16H08000

WASHER

4шт.

10

PM30V00019F1

PILOT VALVE

See Figure 08 -52

1шт.

11

HH35S04004G1

90 ELBOW

6шт.

12

HH25S04004G3

HYD CONNECTOR

1шт.

13

2418R676D5

TUBE

1шт.

14

PU13E01010D7

TUBE

1шт.

15

2444Z2894

90 ELBOW

2шт.

16

2444T2524

HYD CONNECTOR

1шт.

17

HH25S04004G1

HYD CONNECTOR

1шт.
