(08-08[00]) - HYDRAULICS - PILOT CONTROL LINES, REMOTE CONTROL

Запчасти Case CX25 (08-08[00]) - HYDRAULICS - PILOT CONTROL LINES, REMOTE CONTROL (08) - HYDRAULICS

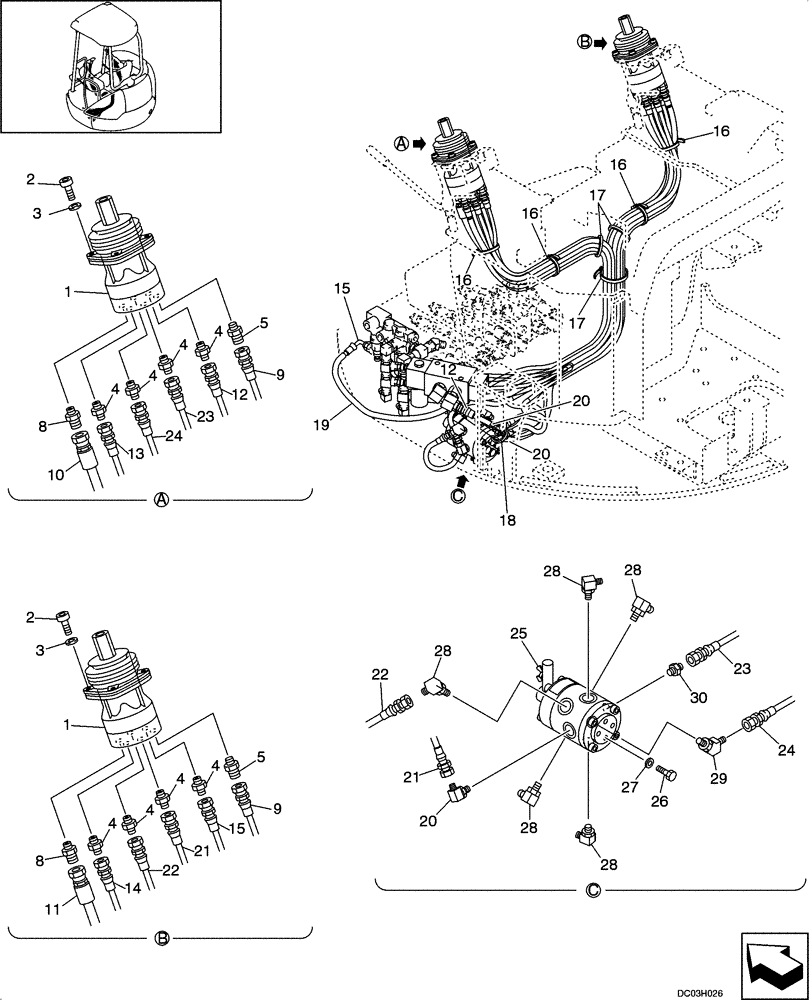

Схема запчастей Case CX25 - (08-08[00]) - HYDRAULICS - PILOT CONTROL LINES, REMOTE CONTROL (08) - HYDRAULICS
5
22
17
2
20
28
28
30
4
4
12
3
4
4
9
23
24
22
28
24
16
17
1
4
19
1
13
4
15
20
8
4
16
29
16
28
8
18
23
4
20
5
12
2
16
26
28
27
15
9
11
10
21
14
21
25
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PA30V00002F2

PILOT VALVE

See Figure 08 -50

1шт.

2

ZS28C06030

SCREW,Hex Socket Head, M6 x 30mm

4шт.

3

ZW16X06000

WASHER

4шт.

4

HH25S04004G1

HYD CONNECTOR

4шт.

5

HH25S04004G3

HYD CONNECTOR

1шт.

8

HH25S06004G1

HYD CONNECTOR

1шт.

9

HX24L04135DX

HOSE ASSY.

2шт.

10

HX22L06130DY

HOSE ASSY.

1шт.

11

HX22L06115DY

HOSE ASSY.

1шт.

12

PW68H01006D1

HOSE

1шт.

13

PM68H01028D4

HOSE

1шт.

14

PV68H01041D1

HOSE ASSY.

1шт.

15

PW68H01017D2

HOSE ASSY.

1шт.

16

PY01P01043D6

CABLE TIE,4.80mm W x 383mm L

4шт.

17

PY01P01043D8

CABLE TIE,102mm L

3шт.

18

PY01P01043D3

CABLE TIE,188mm L

2шт.

19

2418R676D11

TUBE

1шт.

20

2418R676D3

TUBE

2шт.

21

PM68H01030D3

HOSE

1шт.

22

PM68H01031D4

HOSE

1шт.

23

PV68H01039D2

HOSE

1шт.

24

PV68H01039D3

HOSE

1шт.

25

2436U1458F3

CONTROL VALVE

1шт.

26

ZS18C08020

SCREW,Hex, M8 x 20mm

4шт.

27

ZW16H08000

WASHER

4шт.

28

HH35S04006G1

90 ELBOW,90 Degree, 1/4" PF x 3/8" PF x 60mm L

6шт.

29

HH45S04006G1

45 ELBOW

1шт.

30

HH25S04006G1

90 ELBOW

1шт.
