(08-05[00]) - HYDRAULIC LINES - UPPER (NIBBLER & BREAKER)

Запчасти Case CX25 (08-05[00]) - HYDRAULIC LINES - UPPER (NIBBLER & BREAKER) (08) - HYDRAULICS

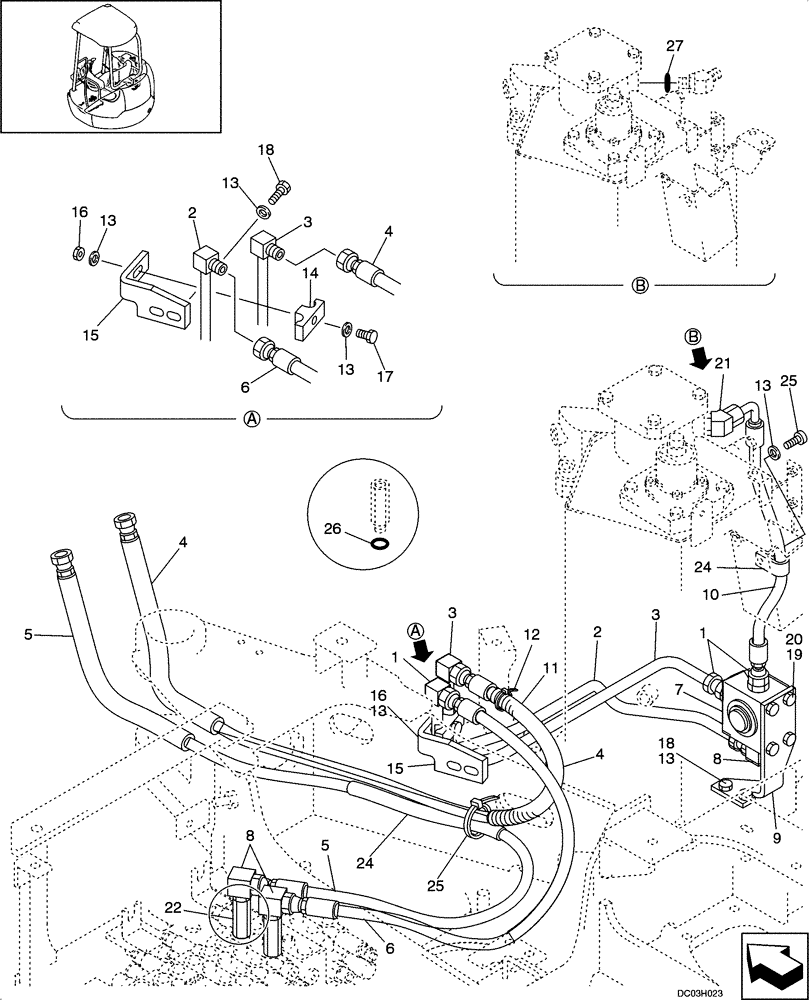

Схема запчастей Case CX25 - (08-05[00]) - HYDRAULIC LINES - UPPER (NIBBLER & BREAKER) (08) - HYDRAULICS
15
1
13
15
8
7
13
27
2
6
5
25
12
4
18
14
13
13
6
21
4
11
22
2
8
20
3
25
4
18
5
3
19
13
16
17
1
9
3
16
13
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

HH25S08006G2

HYD CONNECTOR

Incl. 26

2шт.

8

HH35S08006G1

90 ELBOW

Incl. 26

3шт.

11

YN20M01046D5

PROTECTIVE SLEEVE,22.10mm ID x 27.00mm OD x 350.00mm

1шт.

12

PY01P01043D3

CABLE TIE,188mm L

1шт.

13

ZW16H10000

WASHER

7шт.

14

PM03H01084P1

CLAMP

1шт.

16

ZN18C10008

NUT

1шт.

17

ZS18C10055

SCREW,Hex, M10 x 55mm

1шт.

18

ZS18C10025

SCREW,Hex, M10 x 25mm

4шт.

19

ZS18C08020

SCREW,Hex, M8 x 20mm

4шт.

20

ZW16H08000

WASHER

4шт.

21

HH45S08008G1

45 ELBOW

Incl.27

1шт.

22

HH25R06006GC

HYD CONNECTOR

Incl. 26

2шт.

24

ZC46X19011

CLIP

1шт.

25

ZS18C10016

SCREW,Hex, M10 x 16mm

1шт.

26

ZD12P01400

O-RING

5шт.

27

ZD12P01800

O-RING

2шт.
