(08-02[00]) - HYDRAULIC LINES - HYDRAULIC PUMP

Запчасти Case CX25 (08-02[00]) - HYDRAULIC LINES - HYDRAULIC PUMP (08) - HYDRAULICS

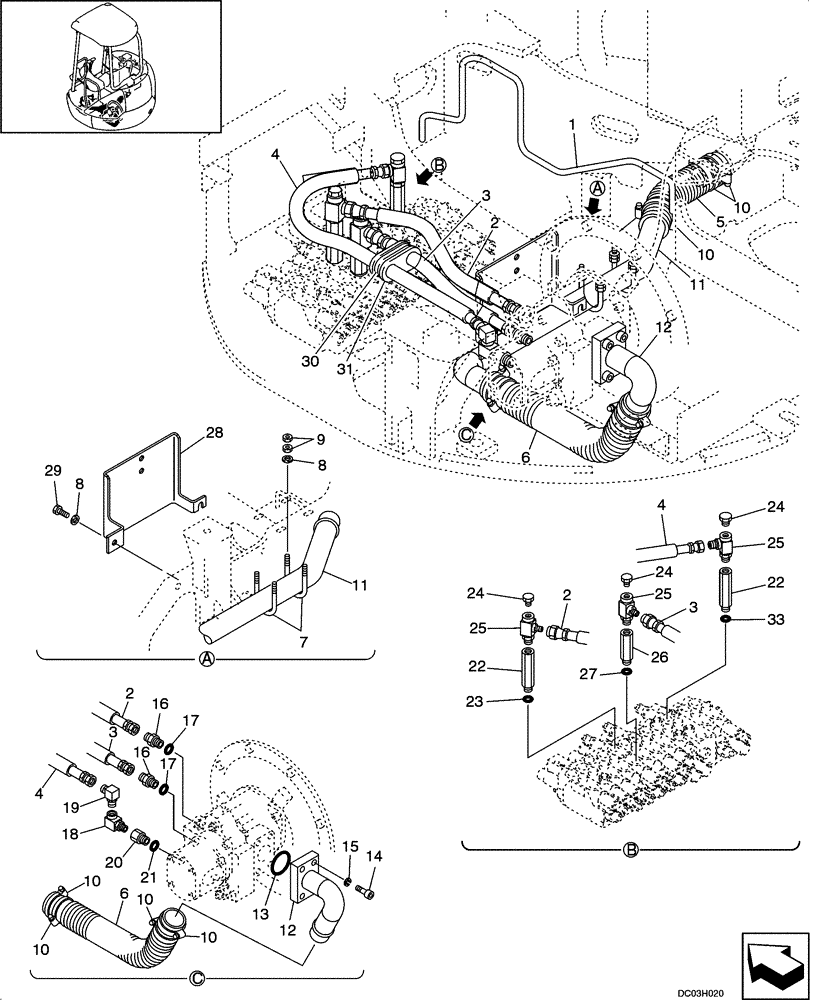

Схема запчастей Case CX25 - (08-02[00]) - HYDRAULIC LINES - HYDRAULIC PUMP (08) - HYDRAULICS
2
10
24
8
30
21
10
3
16
27
23
14
3
17
19
11
11
12
24
7
28
2
12
10
10
15
6
10
29
33
18
25
4
3
17
2
8
13
26
22
10
24
5
4
22
20
25
25
16
6
4
1
9
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PM30H01049P1

GUIDE

1шт.

5

PM30H01020P1

HOSE ASSY.

1шт.

6

PW30H01027P1

HOSE ASSY.

1шт.

7

2420T2948D5

U-BOLT

2шт.

8

ZW16H08000

WASHER

6шт.

9

ZN18C08007

NUT

8шт.

10

ZC16X05000

CLIP

8шт.

13

ZD11G05000

O-RING,3.1mm Thk x 49.4mm ID, 70 Duro

1шт.

14

ZS28C12035

CAPSCREW,Hex Socket Head, M12 x 35mm

4шт.

15

ZW26K12000

LOCK WASHER

4шт.

16

HH25S06008G1

HYD CONNECTOR

Incl. 17

2шт.

17

ZD12P01800

O-RING

1шт.

18

2444Z3155

90 ELBOW,PF 3/8" Fem x PF 3/8" Male

1шт.

19

HH35S06006G1

90 ELBOW,90 Degree, 3/8" PF x 3/8" PF x 60mm L

1шт.

21

ZD12P01800

O-RING

1шт.

22

HH25R06006GG

ELEC CONNECTOR

Incl. 23

2шт.

23

ZD12P01400

O-RING

1шт.

24

ZE72X04000

PLUG

3шт.

25

PU64H01003P1

ELBOW

3шт.

26

HH25R06006G2

HYD CONNECTOR

1шт.

27

ZD12P01400

O-RING

1шт.

28

PM30H01047P1

PLATE

PLATE

1шт.

29

ZS18C08016

SCREW,Hex, M8 x 16mm

2шт.

30

PM30H01050P1

GROMMET

1шт.

31

PY01P01043D8

CABLE TIE,102mm L

1шт.
