(08-01[00]) - HYDRAULIC RESERVOIR ASSY

Запчасти Case CX25 (08-01[00]) - HYDRAULIC RESERVOIR ASSY (08) - HYDRAULICS

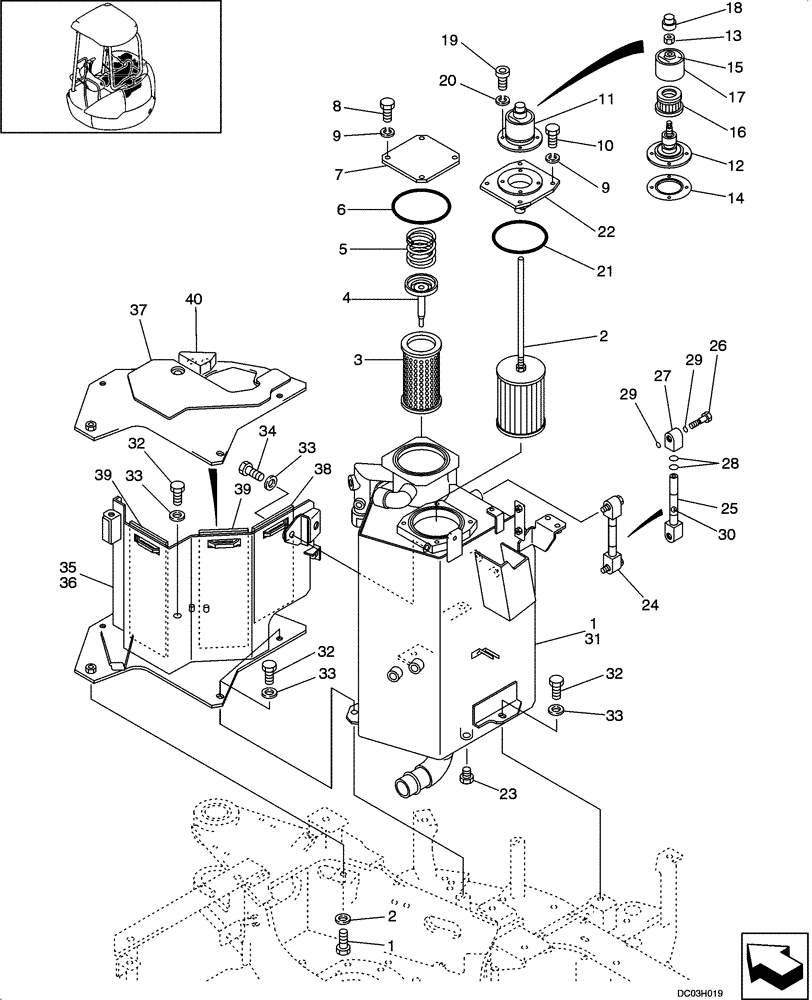

Схема запчастей Case CX25 - (08-01[00]) - HYDRAULIC RESERVOIR ASSY (08) - HYDRAULICS
1
33
29
19
31
33
2
1
10
9
5
32
35
30
2
8
15
34
37
39
6
32
36
20
33
24
33
38
26
17
12
25
16
14
39
22
7
29
32
27
11
28
40
21
23
3
18
9
13
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

PM50V00017F1

FILTER STRAINER

1шт.

PM50V00011F1

FILTER

Incl. 3- 5

1шт.

3

PM50V00012F1

FILTER

1шт.

4

PM50V00013F1

BY-PASS VALVE

1шт.

5

PM50V00014P1

SPRING

1шт.

6

ZD11G11000

O-RING,109.40mm ID x 115.60mm OD x 3.10mm

1шт.

7

PM33H01044P1

COVER

1шт.

8

ZS18C08020

SCREW,Hex, M8 x 20mm

4шт.

9

ZW26X08000

LOCK WASHER

8шт.

10

ZS18C08016

SCREW,Hex, M8 x 16mm

4шт.

11

YN57V00002F4

BREATHER ASSY.

Incl. 12 -18

1шт.

12

2446U260S1

BODY

1шт.

13

2446U260S5

NUT

1шт.

14

2446U260S8

PACKING

1шт.

15

YN57V00002S007

IDENTITY PLATE

1шт.

16

YN57V00002S010

ELEMENT

1шт.

17

YN57V00002S011

COVER

1шт.

18

YN57V00002S012

CAP

1шт.

19

ZS28C06016

SCREW,Hex Socket Head, M6 x 16mm

4шт.

20

ZW26K06000

LOCK WASHER

4шт.

21

ZD11G11500

O-RING,114.40mm ID x 120.60mm OD x 3.10mm

1шт.

22

PM33H01043P1

COVER

1шт.

23

ZE72X06000

PLUG

1шт.

24

2489R293F2

LEVEL GAUGE

Incl. 25 - 30

1шт.

25

2489R173S1

GAUGE

1шт.

26

2489R174S3

BOLT

2шт.

27

2489R174S2

BLOCK

2шт.

28

ZD11P01800

O-RING

4шт.

29

ZD11P01000

O-RING

4шт.

30

2489R293S7

BALL

1шт.

32

ZS18C10025

SCREW,Hex, M10 x 25mm

5шт.

33

ZW16H10000

WASHER

6шт.

34

ZS18C10016

SCREW,Hex, M10 x 16mm

1шт.
